Ön gereklilikler: RomerRDS Yazılımı Sürüm 3.2 (sürücüler), entegre kameralı Romer RDS kolu.
Yukarıdaki ön koşulları sağlarsanız, parçanızın görüntülerini çekmek için RomerRDS entegre kamerasını kullanabilirsiniz ve bunları desteklenen PC-DMIS Yorum komutlarına ekleyebilirsiniz. Bu işleve Yorum iletişim kutusundan (Ekle | Rapor Komutu | Yorum) erişebilirsiniz.

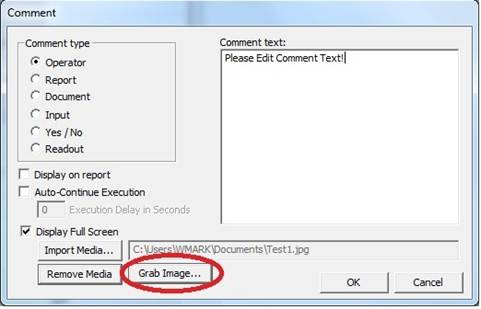

Görüntüyü Yakala düğmesini gösteren Yorum iletişim kutusu
Video akışından bir görüntü dosyası olarak bir kare yakalamak için, şu adımları izleyin:
Görüntü Yakala'yı tıklatın. PC-DMIS RDS video yakalama sekansını başlatır ve geçerli video akışını RDS Video yakalama çıkış penceresinde görüntüler.
RDS Video yakalama çıkış penceresi
Kolu, ilgilenilen özellik pencere görüntülenecek şekilde konumlandırın.
Özellik görüntülendiğinde, video akışından bir kare yakalamak ve Farklı Kaydet iletişim kutusunda görüntülemek için koldaki orta "Vuruş" düğmesine basın.
Görüntü için açıklayıcı bir ad yazın ve görüntüyü kaydetmek istediğiniz konuma gidin. Yakalanan kareyi .jpg dosyası olarak kaydetmek için Tamam'a basın.
PC-DMIS yorumları yalnızca JPEG görüntü biçimini destekler.
Görüntü Özelliklerini Değiştirme
RDS Kontrol Paneli yazılımını kullanarak gerekirse, görüntü çözünürlüğü, görüntü biçimi vb. gibi görüntü özelliklerini görüntüleyebilir ve değiştirebilirsiniz. Bu kontrol panelini entegre Romer kafa ışığını (varsa) gerektiğinde başlatmak ve durdurmak için de kullanabilirsiniz.
RDS Kontrol Paneli PC-DMIS yüklemesiyle birlikte paket olarak gelir.
Bu kontrol paneline erişmek için, sistem tepsinizdeki RDS simgesini sağ tıklatın.
Görünen kısayol menüsünden, RDS Kontrol Paneli'ni seçin.
RDS Kontrol Paneli açılır.

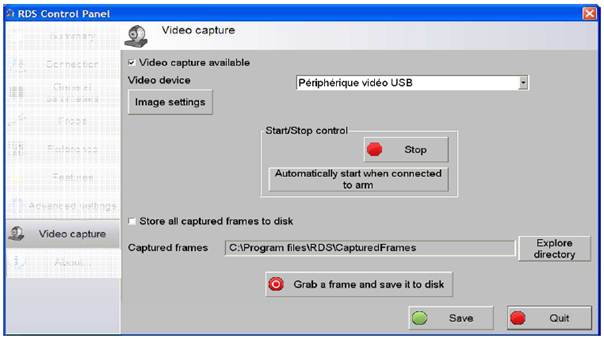

Görüntü ve Video Yakalama ayarlarıyla RDS Kontrol Paneli yazılımı
Ayarları görüntülemek veya değiştirmek için kontrol panelinde Görüntü Ayarları düğmesini tıklatın. Gerektiğinde RDS Kontrol Paneli ile gelen belgelere başvurun.
