Bu kayıt defteri girişi, Grafik Görüntüleme penceresinde bir Otomatik Kenar Noktası seçtiğinizde PC-DMIS'in XYZ ve IJK değerlerini belirlemek için iki fare tıklatma kullanıp kullanmayacağını belirler.
DOĞRU olarak ayarlanırsa, doğru XYZ ve IJK değerlerini belirlemek için her yüzeyde bir kez PC-DMIS iki fare tıklatması kullanır. Bu seçenek YANLIŞ olarak ayarlanırsa, PC-DMIS, eski tek tıklatma yöntemini kullanır.
Giriş Adı: DccEdgePoint2ClickSelect
Giriş Türü: DOĞRU/YANLıŞ değeri. Varsayılan değer YANLıŞ'tır.
Otomatik Kenar Noktası özelliği oluşturmak için Grafik Görüntüleme penceresinde bir CAD modeli yüzeyini tıklattığınızda, bazı yüzeylerin tam 90 derece kenarları olmadığını, ancak CAD'de yakınlaştırdığınızda bunun yerine sıkı eğriler içerdiğini görürsünüz.
CAD Kenarı – Bir mesafeden, burada bir kenar noktası oluşturabilirsiniz gibi görünür.

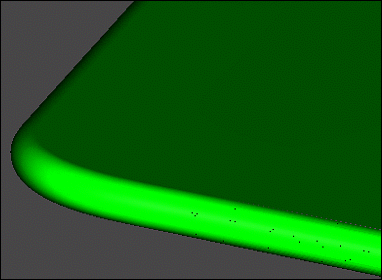

CAD Kenarı – Ancak, daha yakından baktığınızda gerçekten 90 derece kenar olmadığını, bunun yerine sıkı eğri olduğunu görürsünüz.
Bazı otomatik noktalarda olan sorun, kenara tıklatabilmeniz ve doğru XYZ konumunu alabilmeniz, ancak IJK vektörünün yanlış olabileceğidir. Veya doğru IJK vektörünü almak için parçanın başka bir yerine tıklatabilirsiniz, ancak XYZ konumu hatalı olabilir.
DccEdgePoint2ClickSelect girişini DOĞRU olarak ayarlarsanız, hem doğru XYZ konumunu hem de IJK vektörünü almanız için PC-DMIS iki fare tıklatması (her yüzeyde bir adet) yapmanıza izin verir.
1. fare tıklatması, PC-DMIS, XYZ konumunu ve IJK vektörünü toplar.
2. fare tıklatması, IJK vektörü hatalıysa, PC-DMIS geçerli bir IJK vektörü toplar.
CAD modelinin normal bir 90 derecelik kenarı varsa, her iki yüzeyi de tıklatabilirsiniz ve yazılım kenar noktasını her zamanki gibi oluşturur.
Otomatik kenar noktaları oluşturmak için PC-DMIS'ye bu modu kullandığınız bir mesajı görüntülemesini söyleyebilirsiniz. Bkz, "DccEdgePoint2ClickSelectShowWarning".
Otomatik Kenar Noktaları hakkında bilgi için, PC-DMIS CMM dokümantasyonunun "Otomatik Özellikleri Ekleme" bölümündeki "Otomatik Kenar Noktası Oluşturma" konusuna bakın.
