CWS Parametreleri

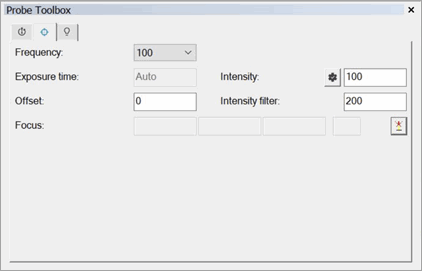

Prob Araç Kutusu'ndaki (Görünüm | Diğer Pencereler | Prob Araç Kutusu) CWS Parametresi sekmesi sistem uygun şekilde yapılandırıldıktan sonra kullanılabilir duruma gelir:

Ölçüm hızı, CWS'nin belli bir birim süresinde kaydettiği ölçülen değer sayısını belirler. Örneğin, ölçüm oranı 2000 Hz olarak belirlendiğinde, 2000 ölçüm değeri saniyede alınır. Ekrandaki yoğunluk göstergesi, doğru ayarı seçmenize yardımcı olabilir. Çok az yansıtma özelliği bulunan yüzeylerde, ölçüm hızını azaltmak gerekli olabilir. Bu, optik sensörün CCD-hattını daha uzun süre aydınlatma etkisine sahiptir ve bu sayede, yansıtılan yoğunluk çok az olsa bile, ölçmeyi olanaklı kılar.

Düzen penceresinde düzenleme

Geçerli frekans değerleri içinde olmayan bir frekans girerseniz, PC-DMIS girişi düzeltmek için bir mesaj görüntüler ve en yakın geçerli frekans değeri hakkında sizi bilgilendirir.

PC-DMIS

Geçersiz Frekans: 3Hz

Lütfen geçerli bir frekans kullanın. En yakın geçerli frekans 32Hz.

Geçersiz bir frekans girerseniz, ancak geçerli frekans değerleri içindeyse (örneğin, geçerli frekans listesinde dahil değil), PC-DMIS girişi düzeltmek için bir mesaj görüntüler. Mesaj ayrıca girilen değerin üzerindeki ve altındaki geçerli frekans değerleri hakkında sizi bilgilendirir.

PC-DMIS

Geçersiz Frekans: 300Hz

Lütfen geçerli bir frekans kullanın. En yakın geçerli frekanslar 100Hz ve 320Hz.

Yazılım, yürütme sırasında geçersiz CWS frekansını da kontrol eder. Yapılacak bir yazılım isteğinden sonra geçersiz bir değeri düzeltmezseniz, PC-DMIS geçersiz frekans değeriyle Yürütme penceresinde bir mesaj görüntüler.

Yürütme

Geçersiz Frekans: 300Hz

PC-DMIS ölçüm yordamının yürütülmesine devam etmenize izin vermeyecektir. Bu noktada tek seçenek yürütmeyi durdurmak ve geçerli bir frekans değeri girmektir.

Bir değişken CWS frekansına atandığında aynı şey olur. Değişken geçersiz bir değer içeriyorsa PC-DMIS yukarıda açıklandığı gibi uygun bir mesaj verir.

Değişken girişi veya sayısal değerler içeren özelliklerde F9'a basarsanız, PC-DMIS Prob Araç Kutusunu açar. Buradan listeden desteklenen bir frekans seçebilirsiniz. Değer CWS frekansına atanan bir değişkende depolanırsa listeden geçerli bir değer seçtiğinizde PC-DMIS değişkeni yeni değerle günceller.

Yoğunluk altında, LED'in ilgili darbe süresini ve onunla ışık kaynağının etkin parlaklığını seçebilirsiniz. Otomatik seçeneği ölçüm yüzeyi yansıtıcılıkta değiştiğinde kullanışlıdır. Örneğin, yüksek oranda yansıtıcı bir yüzey ölçüyorsanız ve en yüksek ölçüm hızı halen aşırı modülasyon ile sonuçlanıyorsa, o zaman Otomatik Yoğunluk Hayır olarak ve Lamba Yoğunluğu seçeneğini manüel olarak ayarlamak işe yarar.

Başka bir seçenek Otomatik Yoğunluğu Evet'e ayarlamak ve pozlama süresini azaltmak olacaktır. Yüksek ölçüm hızıyla zayıf yansıtan bir yüzeyi ölçmek için, daha uzun bir darbe süresi veya pozlama süresi kullanın.

Koyu referans pozlama süresindeki her değişiklikten sonra kesinlikle gereklidir. Lütfen CWS Birim Operatörleri Kılavuzunuzun uygun bölümüne bakın.

Yüzeyin yansıtıcılığına ve ölçüm hızına (frekans) bağlı olarak, optimum yoğunluk değerleri sensör aralığının farklı alanlarında oluşabilir.

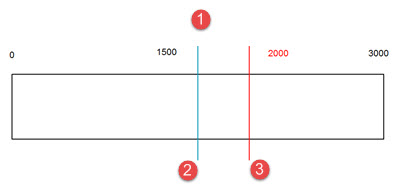

Ofset ayarı sensör için en iyi tarama alanına taşır. Bu ofset için giriş mm cinsinden bir + veya – değeridir.

Bu değer parazit ile ölçüm sinyali arasındaki eşiği tanımlar. Bu eşiğin altına düşen tepe noktaları geçersiz olarak tanınır ve ekranda ölçüm değeri "0" olarak gösterilir.

Not: Filtre (Sensör Yoğunluğu) ve "Yoğunluk" arasında hiç doğrusal ilişki yoktur. Örneğin, Filtre (Sensör Yoğunluğu) = 50 olarak ayarlarsanız, tüm değerlerin 50'nin altındaki tüm yoğunluk değerleri filtreleneceği anlamına gelmez.

1 kHz altındaki bir ölçüm hızı için, minimum 40 olan bir Filtre (Sensör Yoğunluğu) önerilir. Bu, ölçüm değerlerinin yoğunluğunun çok düşük olmasını önler; ki bu sesin biraz üzerinde yükselir ve bu da ölçümün yanlış sonuçlanmasına neden olur. 1 kHz ve üstü ölçüm hızında, minimum 15 aygıt dinamiklerinin tüm avantajları kullanılabilir.

Otomatik Odak düğmesi

geçerli XYZ makine konumunu ve mesafe değerini CWS sensöründen okur. Bu değerler odak konumu yanında sinyal kalitesi değerini de hesaplar ve bunları dört Odak kutusunda görüntüler.

Filtre Modları Hakkında Not

Hız ve Frekans parametreleri sensörün nokta yoğunluğunu tanımlar. Taramalar söz konusu olduğunda, PC-DMIS Sıfırfiltre ve Nokta Yoğunluğu ayarlarında tanımlandığı gibi ikinci bir filtreleme gerçekleştirir.

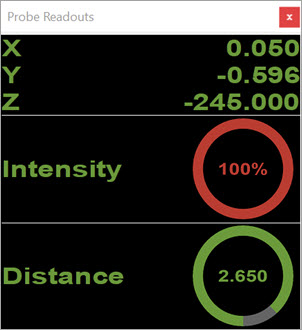

Kromatik Beyaz Işık Sensörü (CWS) etkin sensördür, Prob Okumaları penceresi X, Y ve Z okumalarını artı aşağıdakini görüntüler:

Yoğunluk - Bu okuma için değer dairesel grafikte görünen bir yüzdedir. %99 üzeri bir yoğunluk değeri bir ölçüm hatası olduğunu gösterir; örneğin sensör algılama aralığı dışında olabilir. Bir ölçüm hatası oluşursa grafiğin gri olmayan bir parçası kırmızıya döner.

Mesafe - Bu okuma için değer geçerli ölçüm birimindedir (inç veya milimetre). Değer dairesel grafikte görünür. Mesafe değeri sensör aralığının üst veya alt sınırının %10'u içindeyse grafiğin gri olmayan parçası kırmızıya döner.

Bu okumaların görünmesi için CWS Lazer sekmesini seçmeyin. Seçmenizden sonra artık okumalar Prob Okumaları penceresine gönderilmezler.
