Prob Araç Kutusu - Aydınlatma sekmesi

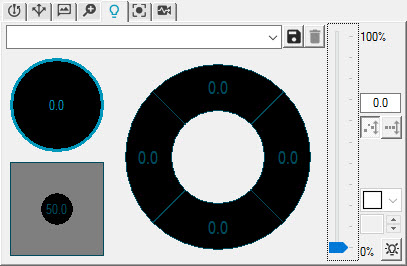

Aydınlatma sekmesi hangi lambaların açılacağını veya kapatılacağını seçmenizi sağlar. Ayrıca, aydınlatma değerlerini değiştirerek lambanın o anki ışık yoğunluklarını gösterir. Görüntülenen lambaların türü ve sayısı makineye bağlı olarak değişir.
Üst Işık optik yola doğru yönlendirilmiş eksen üzerinde bir lambadır. Işık kaynağı fazla dağılmadığından üstten aydınlatan diğer ışık kaynaklarına göre bazı parçalarda daha iyi kenar ve özellik görünürlüğü sağlayabilir. Optik alıcılara paralel ışık verdiğinden deliklerin için görmek de kolaydır.
Alt Işık tabletin altında yanan bir lambadır. Görüntülenecek parçanın bir siluetini oluşturur.
Halka Işığı üstten aydınlatan çok ampullü bir lambadır. Bu lamba normalde eş merkezli halkalar veya daireler şeklinde yerleştirilmiş LED dizilerinden oluşur. Genellikle halka ışığı bir yönden ampullerin bir segmentini veya 'pasta dilimini' aydınlatacak şekilde programlayabilirsiniz. LED haklarından yalnızca birini, bir halkanın bir segmentini veya tek tek ampulleri yakarak aydınlatma yönünü ve açısını denetleyebilirsiniz.
Bu sekme bu aydınlatma değerlerini oluşturmanızı ve Hızlı Kurulumlar adı verilen setler halinde saklamanızı sağlar. Bir Hızlı Kurulum oluşturduktan sonra, bir makinedeki lambaları belirli bir duruma (örneğin, yalnızca alt ışık, yalnızca üst ışık veya diğer durumlar) ayarlamak için bunu kolayca geri çağırabilirsiniz. Hızlı Kurulumlar istendiği zaman Hızlı Kurulum listesinden set adı seçilerek geri çağrılabilir.
Kaydet düğmesini tıklatarak kendi Hızlı Kurulumlarınızı kaydedebilir veya Sil düğmesini tıklatarak silebilirsiniz.
Aydınlatma sekmesinde lambaların yanması için lambaların seçili olduğundan ve Makine Arayüz Kurulumu iletişim kutusunun Aydınlatma sekmesinde uygun şekilde ayarlandığından emin olun. Bu iletişim kutusu hakkında bilgi için"Makine Seçenekleri: Aydınlatma sekmesi" konusuna bakın.
Aydınlatma sekmesini kullanarak aşağıdaki prosedürleri gerçekleştirebilirsiniz:
Lambalar ve Temas Problarıyla İlgili Bir Not
Varsayılan olarak, Vision probundan temas probuna geçtiğinizde lambala yanar durumda kalır. Bu varsayılan davranışı, PC-DMIS Ayarlar Düzenleyicisi'nin VisionParameters kısmındaki IlluminationOffForContactProbe kayıt defteri girişi IlluminationOffForContactProbe kullanarak denetleyebilirsiniz. Bu kayıt defteri girişi, TRUE olarak ayarlandığında, ölçüm yordamı bir vision probundan bir temas probuna geçtiği her defasında lambalar söner. Vision probuna dönülürken aydınlatma yeniden açılır.
