Prob Araç Kutusu - Konum Probu sekmesi

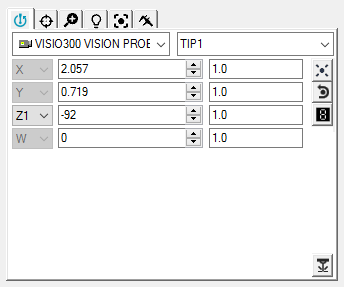

"Sanal Joystick" biçiminde probu/kamerayı konumlandırmak için ölçülecek özelliğin üzerinde olacak şekilde Konum Probu sekmesini kullanın.
Vision Probunuzu Konumlandırmak İçin:
Mevcut Konum düzenleme kutusunun arttırıp - azaltacağı miktarları belirtmek için Artış düzenleme kutusundaki
Artış Değeri'ni ayarlayın.
Mevcut Konum düzenleme kutusundaki değeri değiştirmek için Yukarı ve Aşağı oklarını tıklatın. Bu, Vision Probu'nun gerçek zamanlı olarak belirtilen değer kadar hareket etmesini sağlar. Alternatif olarak, Vision Probu'nu hareket ettirmek için değeri yazıp Enter tuşuna basabilirsiniz.
Birden fazla ekseni bulunan makinelerde (iki döner tabla gibi), o anda etkin olan döner tablonun seçilmesini de sağlar.
Prob Araç Kutusu'nun Problar ve Prob İpuçları listelerinde herhangi bir bilgi görmezseniz, önce bir prob tanımlamanız gerekir. Prob tanımlama hakkında bilgi için, PC-DMIS Çekirdek dokümantasyonundaki "Probları Tanımlama" bölümüne bakın.
Bu sekmeyi her prob türüyle (temas, lazer veya optik) kullanabildiğiniz için, bu dökümantasyon yalnızca PC-DMIS Vision ile ilgili öğeleri kapsar. Araç kutusunun problarla genel ilgisi hakkında bilgi için, PC-DMIS Çekirdek dökümantasyonunda "Prob Araç Kutusunu Kullanma" bölümüne bakın.
Konum Probu Sekmesi Düğmeleri
|
Görüş alanının merkezinde bir kenar noktası ölçmek için Vuruş Al düğmesini tıklatın. Kenar noktasının ölçülmesi için Görüş Alanının merkezine en fazla 60 piksel uzaklıkta olması gerekir. |
|
Sol fareyi kullanarak aldığınız çapa noktası vuruşunu kaldırmak için Vuruş Kaldır düğmesini tıklatın. Bir sabitleme noktası vuruşu yapılıncaya kadar bu düğme devre dışı durumdadır. |
|
Prob Okumaları penceresini görüntülemek için Prob Okuma düğmesini tıklatın. Bu pencereyi yeniden boyutlandırabilir veya yerini değiştirebilirsiniz. "Optik Problarla Prob Okumaları penceresini Kullanma" konusuna bakın. |
|
Lazeri Aç/Kapat düğmesi, bir lazer probu veya lazer işaretçisi bulunan sistemlerde (örneğin, TESA VISIO 300 ve 500) kullanılabilir. Bu düğmesi lazeri açar ve kapatır. |
