Prob (kamera) türünüz henüz tanımlanmadıysa, bir prob dosyası oluşturmak için Prob Yardımcı Programları iletişim kutusunu kullanın.
Vision probunuz için yeni bir prob dosyası oluşturmak için:
Ekle | Donanım Tanımı | Prob menü seçeneğini seçin. Prob Yardımcı Programları iletişim kutusu görünür. (Bu iletişim kutusu bir ölçüm yordamı oluşturduğunuzda otomatik olarak görünür.)

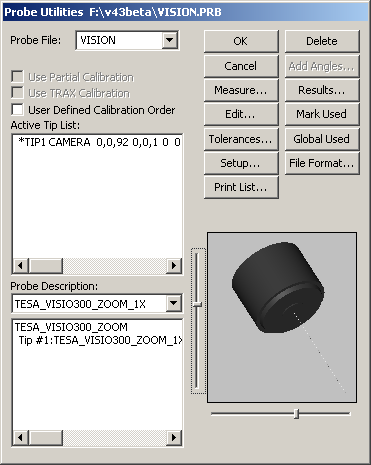

Prob Yardımcı Programları iletişim kutusu
Vision probunuzu en iyi açıklayan Prob Dosyası adını girin.
Vurgula: Tanımlı prob yok
Prob Açıklaması açılır listesinden ilgili probu seçin.
Gerektiğinde, prob tanımlamanız tamamlanana kadar "boş bağlantılar" için aynı şekilde ek bileşenleri seçin. Tanımlanan uç, tamamlandığında Etkin Uç Listesi içinde görüntüler.
Prob görüntüsünün artık görüntülemediğine dikkat edin. Bu genellikle istenen bir şeydir; bu nedenle, siz ölçüm yaparken parçanın görünümünü engellemez. Ancak, Prob Bileşenini Düzenle iletişim kutusunu açmak için prob bileşenini çift tıklayarak prob bileşenleri görüntüsünü etkinleştirebilirsiniz. Bu bileşeni çiz'in yanındaki onay kutusunu seçin.
Probları tanımlama ile ilgili ek bilgi için, PC-DMIS Çekirdek dökümantasyonundaki "Donanım Tanımlama" bölümüne bakın.
