Operador IMPORTAR de malla

Para crear un operador IMPORTAR de malla:

  1. En la barra de herramientas Malla (Ver | Barras de herramientas | Malla), haga clic en el botón Operador de malla () para abrir el cuadro de diálogo Operador de malla.

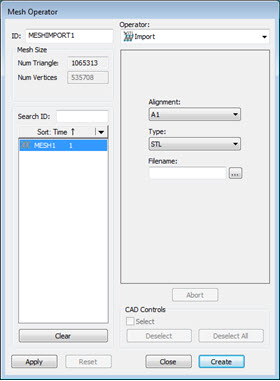

Cuadro de diálogo Operador de malla: Operador Importar

  1. En la lista Operador, seleccione IMPORTAR..

  2. En el cuadro Lista de elementos, seleccione la malla.

  3. Seleccione las opciones que desee usar. El operador IMPORTAR de malla utiliza estas opciones:

Alineación: Indica el tipo de alineación que se incluirá al importar los datos.

Tipo: La opción para el operador IMPORTAR es STL.

Nombre de archivo: Indica el nombre del archivo de importación. Introduzca la ruta y el nombre del archivo o utilice el botón Examinar para desplazarse hasta él.

  1. Haga clic en Crear. PC-DMIS inserta el comando IMPORTAR en la ventana de edición. El comando es MALLA/OPER,IMPORTAR. Los datos de malla se importan de la ubicación de archivo definida en el cuadro Nombre de archivo.

Por ejemplo:

IMPORTMALLA1=MALLA/OPER,IMPORTAR,FORMATO=STL,NOMBRE ARCHIVO=F:\PCDMIS FILES\STL\Test2_STL.STL,

REF,MALLA1,,
