La versión 2 de la pantalla del dispositivo de pulso de RA8 ofrece muchas mejoras con respecto a la versión anterior, entre ellas el uso de gestos (deslizar y tocar) que permiten interactuar con las funciones del pulso y sus pantallas de mensajes con mayor facilidad. Solo está disponible para su uso con brazos Absolute de 7 ejes.
Descripción general
La versión 2 de la pantalla del dispositivo de pulso de RA8 cuenta con un menú de acceso rápido (QAM) al que puede acceder en cualquier momento, incluso en plena rutina de medición de PC-DMIS para poder realizar modificaciones en los valores, como por ejemplo:
Cambiar la exposición del escáner
Cambiar el perfil del escáner
Alinear sondas y escáneres
Puede acceder al QAM con los brazos de 6 ejes, pero solo se muestra en la pantalla del equipo. Para acceder a él, solo tiene que pulsar el centro del botón de tres estados del pulso del brazo.

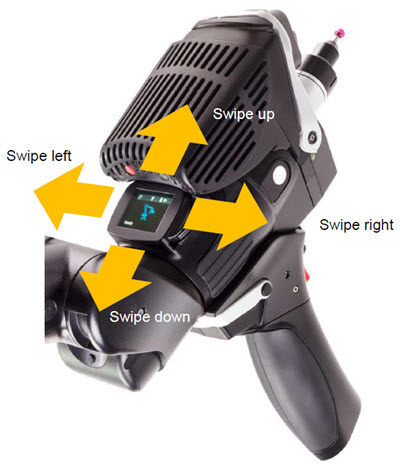

La pantalla del dispositivo de pulso de RA8 es táctil y admite las operaciones siguientes mediante los gestos de tocar y deslizar:
| Gesto en la pantalla del dispositivo de pulso de RA8 | Operación |
|---|---|
|
|
| Deslizar hacia abajo | La pantalla abre el menú de acceso rápido (QAM) |
| Deslizar hacia arriba | Cierra el QAM de la pantalla del dispositivo de pulso de RA8. El QAM se cerrará automáticamente cuando seleccione un comando en el menú. |
| Deslizar hacia la izquierda | En función de la pantalla del QAM en la que se halle o del punto de la rutina de medición en el que se encuentre, este gesto realiza una de estas operaciones:
|
| Deslizar hacia la derecha | En función de la pantalla del QAM en la que se halle o del punto de la rutina de medición en el que se encuentre, este gesto realiza una de estas operaciones:
|
| Tocar una vez en cualquier lugar de la pantalla del dispositivo de pulso de RA8 | Esta acción es similar a hacer un solo clic con el ratón. Cuando el QAM está visualizado, este gesto selecciona la opción resaltada. En algunos casos, al seleccionar una opción, el QAM se cierra automáticamente. |
| Tocar dos veces en cualquier lugar de la pantalla del dispositivo de pulso de RA8 | Actualmente, esta acción no está correlacionada con ninguna operación. |
| Toque prolongado (durante más de un segundo) | Actualmente, esta acción no está correlacionada con ninguna operación. |
Desplazarse por los mensajes de error y los comentarios extensos
Si tiene mensajes de error o comentarios extensos que ocupan más de una página, puede utilizar los gestos de deslizar hacia la izquierda y hacia la derecha para desplazarse por ellos.
Por ejemplo, en este comentario puede ver los tres puntos al principio y al final del comentario:
El primer conjunto de tres puntos le informa de que hay una página anterior a la página actual. Los tres puntos que hay al final del comentario le indican que hay otra página a continuación de la actual. Puede deslizar hacia la derecha y ver la página anterior o deslizar hacia la izquierda y ver la página siguiente.
Si en la pantalla aparecen Cancelar y Aceptar en la parte inferior, puede utilizar el disparador del sensor para seleccionar la respuesta adecuada. Mueva el botón del disparador hacia la izquierda para realizar la operación Cancelar o hacia la derecha para realizar la operación Aceptar.
