Herramientas de sonda - Ficha Aumento

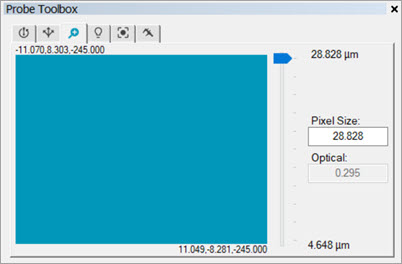

La ficha Aumento permite cambiar el aumento de la cámara del campo de visión (CDV) actual. También proporciona una manera de ver las fichas CAD y Visión de la ventana gráfica al mismo tiempo. Para obtener información sobre el uso de estas fichas en la ventana gráfica, consulte "Usar la ventana gráfica en PC-DMIS Visión".
Se muestran dos valores para el aumento: Tamaño en píxeles y Óptico.
Tamaño en píxeles: Es el tamaño en píxeles de la imagen en la Vista en directo.
Óptico: es el tamaño del aumento en la matriz CCD de la cámara. No varía cuando se cambia el tamaño de lo que se muestra en la vista en directo.
Cuando la ficha Aumento de las Herramientas de sonda está abierta, se muestra lo siguiente en la ficha Visión:
CDV=: Este valor de capa superpuesta muestra el tamaño del campo de visión en la unidad de medida de la rutina de medición. Solamente aparece en la pantalla cuando se selecciona la ficha Aumento en Herramientas de sonda.
[0]=: Este número de capa superpuesta refleja el nivel actual de aumento (Tamaño en píxeles). Si se acerca la pieza con el zoom, este número disminuye (se reduce el tamaño). Cuando más cercano a cero sea el número, más cerca estará la máquina del aumento máximo. Solamente aparece en la pantalla cuando se selecciona la ficha Aumento en Herramientas de sonda.
