実測平面
平面ボタンを用いて、平坦な表面、または、平面を測定することができます。
測定された平面を作成するには、平面上で少なくとも3つのヒットをとる必要があります｡ 最小限のの3ヒットだけを使用する場合は、面の最大面積をカバーする大きな三角形パターンで点を選択すると最良の結果が得られます。

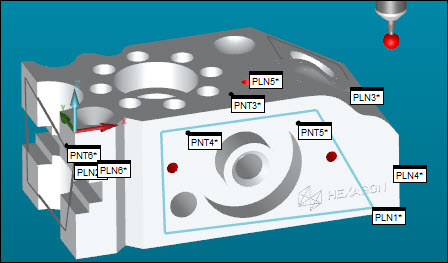

4 点での平面自動要素の例
8 点での平面自動要素の例
平面自動要素を作成すると、PC-DMISは、グラフィック表示ウィンドウに平面のヒットから平面のアウトラインを表示します：
Y面で取られた4つの取込点からのサンプル平面自動要素
