実測円環ボタン
円環面要素の中心直径およびリング直径を測定するには [円環] ボタンを使用します。直径、円筒度、及び、円筒の軸線の空間での方向性を測定するには、円筒アイコンを用いて下さい。
測定された円環面を作成するには、少なくとも７つのヒットをとる必要があります｡ 円環面の中心線を通る円のひとつのレベル上で最初の３つのヒットを取ります。3つのヒットは、これら3つのヒットによって生成された仮想円が円環面とほぼ同じベクトルを持つように、円環面の向きを表す必要があります。

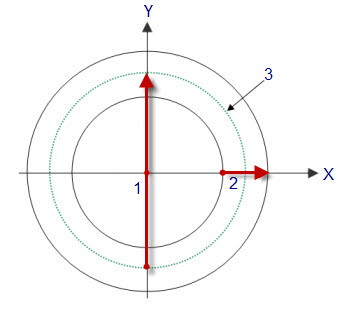

円環面の上面図。大直径(1)、小直径(2)、および中心線の円(3)。
あなたを指すZ+で、トーラスを適応させて、鳥瞰図からそれを見おろしている場合は、トーラスに0、0、1のベクトルを与えるために左回りの方角に最初の3つのヒットを受けてください。時計方向ににヒットを取れば、トーラスは(0、0、-1)のベクトルを持ちます。
残りの4つのヒットは、すべて同じ平面上でない限り、任意の場所でランダムに探針できます。

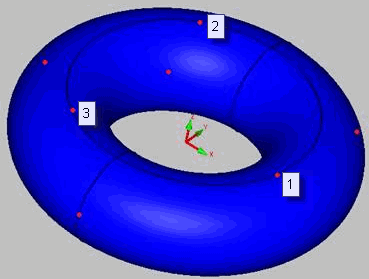

最初の3つが反時計方向に取られた7点から作成されたトーラス例です。
