自動交点の作成

自動交点ボタン

交点の自動測定オプションでは測定された2本の線が交差する測定点の定義が可能です。この測定方法では、2本の線を個別に測定して交差点を構築せずに、それら2線の交差点を測定できます。交点を正確に測定するには、6つのヒットが必要です。

交点オプションにアクセスするには、挿入 |フィーチャ| オート| ポイント| アングルを選択して、要素の自動作成ダイアログボックスを開きます。

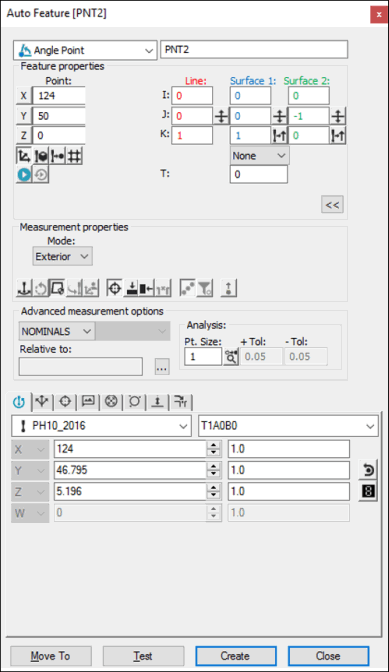

要素の自動作成 - 交点

ダイアログボックスが開いた状態で、これらの方法のいずれかを使用して要素を作成します。

画面上の表面のデータの使用

面データを使用して交点を作成する手順は、次のとおりです:

[グラフィックスモード]ツールバーから面のモードアイコン（）をクリックします。
[グラフィックの表示]ウィンドウ内で交点を含むエッジの近く(エッジ上ではない)を1回クリックします。選択された面が強調表示されます。
正しい面が選択されているか確認します。点を指定すると、選択した交点とベクトルの値がダイアログボックスに表示されます。面の法線ベクトルの方向はプローブにアクセス可能なパーツの面によって定義されます。パーツの両面が等しくアクセス可能な場合、CADデータから見て標準な方が使用されます。ダイアログボックス上のベクトルを反転アイコン（）を使用するとアプローチの方向を変更できます。
作成をクリックして要素を測定ルーチンに挿入します。作成ボタンをクリックする前にマウスクリックが検出されると、PC-DMISは以前に表示された情報を新しいデータで上書きします。追加の接触が必要な場合、角度付きエッジの反対側の面をクリックしてください。

CMMに面データの使用

CMMの面データを使用して交点を作成するには、交点を含むエッジの各側面を1回ずつタッチします。CAD交点が見つからない場合、PC-DMISは最も近い点を表示し、追加のヒットを取るように求めます。

この測定方法の[モード]リストで[公称値を検索]オプションを選択する必要があります。公称値の詳細については、PC-DMIS Core文書の「モードリスト」トピックを参照してください。

画面上でのワイヤフレームデータの使用

ワイヤフレームCADデータを使用して交点を生成することもできます。

点を生成する手順は次のとおりです。

角エッジの近く(角エッジ上ではない)を1回クリックします。選択された面が強調表示されます。
正しい面が選択されているか確認します。点を指定すると、選択した交点とベクトルの値がダイアログボックスに表示されます。ソフトウェアは、プローブがアクセスできる被測品の側面で表面法線ベクトルの方向を決定します。パーツの両面が等しくアクセス可能な場合、このソフトウェアはCADデータからの標準な方を使用します。ダイアログボックス上のベクトルを反転アイコン（）を使用するとアプローチの方向を変更できます。
作成をクリックして要素を測定ルーチンに挿入します。作成ボタンをクリックする前にマウスクリックが検出されると、PC-DMISは以前に表示された情報を新しいデータで上書きします。追加の接触が必要な場合、角度付きエッジの反対側の面をクリックしてください。

CMMでワイヤフレームデータを使用して要素を作成すること

CMMのワイヤーフレームデータを使用して交点を作成するには、交点を含むエッジの各側面を1回ずつタッチします。CAD交点が見つからない場合、PC-DMISは最も近い点を表示し、追加のヒットを取るように求めます。

CADデータを使用しないで作成

CADデータを使わずに交点を生成する場合は、各面を3回ずつタッチして2つの平面を検出します。最初のヒット位置に交点が表示されます。

データの入力

この方法を使用して、目的の交点の X、Y、Z、I、J、K の値を入力することができます。
