自動円錐の作成

自動円錐ボタン

円錐自動オプションを利用して円錐の測定を定義することができます。この種類の測定は、部分的な円錐に対して等間隔にヒットを取る必要がある場合に特に便利です。自動円錐の測定には最低6つのヒットを必要とします。

円錐オプションにアクセスするには、要素の自動作成ダイアログ ボックスにアクセスし、円錐を選択します(挿入 | 要素 | 自動作成 | 円錐)。

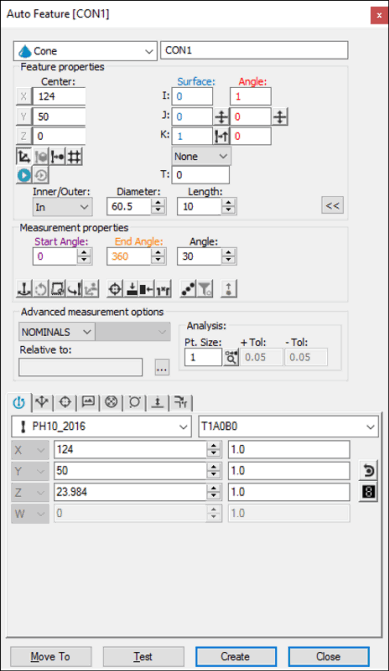

[要素の自動作成]ダイアログ ボックス - 円錐

ダイアログボックスが開いた状態で、これらの方法のいずれかを使用して要素を作成します。

次の方法で、バージョン3.6またはそれ以前に作成された外部円錐(突起)は、正確な測定のためにベクトルおよび長さを負の値に変換しなければならない場合があります。

画面上の表面のデータの使用

面データを使って円錐を生成する手順は次のとおりです:

  1. [グラフィックス モード]ツールバーから面のモードアイコン（）をクリックします。

  2. 目的の位置(円錐の外側または内側)にカーソルを合わせます。

  3. 円錐の表面を1回クリックします。PC- DMIS選択された円錐の全体を強調表示します。選択された円錐のCADデータから中心点、角度、および直径がダイアログ ボックスに表示されます。

  4. 必要に応じて、ダイアログ ボックスの他の値を変更します。

  5. 作成をクリックします。

CMMに面データの使用

この測定方法の[モード]リストで[公称値を検索]オプションを選択する必要があります。公称値の詳細については、PC-DMIS Core文書の「モードリスト」トピックを参照してください。

CMMの面データを使って円錐を生成する手順は次のとおりです:

  1. 穴の内部または突起上で3つのヒットを取ります。

  2. プローブを別の深さに移動します。

  3. さらに3つのヒットを取ります。PC-DMISはプローブがタッチした場所に最も近いCAD面に貫通します。

表示されたX、Y、Zの値は、実際のヒットではなく、最も近いCADの円錐を反映しています。I、J、Kは面の法線ベクトルを反映します。CAD円錐が見つからない場合、PC-DMISは最も近い点を表示し、追加のヒットを取るように求めます。

画面上でのワイヤフレームデータの使用

ワイヤフレームCADデータを使用して円錐を生成することもできます。

ワイヤフレームデータを使用して円錐を生成するには：

  1. 円錐上で目的のワイヤの近くをクリックします。PC- DMISが選択されたワイヤを強調表示します。これにより、円錐の中心、面ベクトル、および直径が得られます。

  2. 円錐のもう一方の端を表すワイヤをクリックして角度を計算します。

プローブのアプローチは常に要素と直交すると同時に、現在のプローブ中央線ベクトルに直交します。ワイヤが指定されると、選択された円錐の中心点と直径の値がダイアログ ボックスに表示されます。

基本となるCAD要素が円錐、円または弧ではない場合、要素を識別するためにさらにクリックする必要があります。目的の要素が強調表示されていない場合、さらに円錐の上で少なくとも2か所をクリックします。

CADデータを使用しないで作成

CADデータを使用しないで円錐を生成する手順は次のとおりです:

  1. 円錐が位置する平面を検出するために、面上で3つのヒットを取ります。

  2. 同じレベルで、孔の内部または突起上で3つのヒットを取ります。

  3. 最初の3つのヒットより低いレベルまたは高いレベルで、少なくとも1つのヒットを取ります(円錐の正確な定義を得るためには3つまでヒットを取ります)。

データの入力

この方法では、目的の円錐のX、Y、Z、I、J、K値をキー入力できます。

  1. ダイアログ ボックスに作成したい要素のX、Y、Z、I、J、K値を入力します。

  2. 作成をクリックして要素を測定ルーチンに挿入します。
