自動円筒ボタン
円柱自動オプションを利用して円柱の測定を定義することができます。この種類の測定は、部分的な円柱に対して等間隔にヒットを取る必要がある場合に特に便利です。自動円柱の測定には最低6つのヒットを必要とします。
円柱オプションにアクセスするには、要素の自動作成ダイアログ ボックスにアクセスし、円柱を選択します(挿入 | 要素 | 自動作成 | 円柱)。

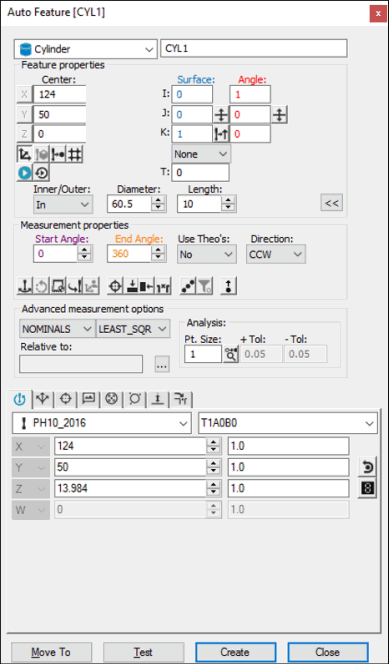

[要素の自動作成]ダイアログ ボックス - 円柱
ポイントの特定パターン(例、3等分に隔てられたポイントの2行または4等分に隔てられた2行)は、多数の方法で完璧な円柱の作成または測定をします。このため、PC-DMISの最適化アルゴリズムによって、予期しない方法で円柱が作成および測定される可能性があります。最良の結果を得るには、測定または構成された円柱の望ましくない解を排除する点のパターンを使用します。
ダイアログボックスが開いた状態で、これらの方法のいずれかを使用して要素を作成します。
画面上の表面のデータの使用
面データを使って円柱を生成する手順は次のとおりです:
[グラフィックス モード]ツールバーから面のモードアイコン（
）をクリックします。
目的の位置(円筒の外側または内側)にカーソルを合わせます。
円柱の表面近くを1回クリックします。PC- DMISが選択された円筒を強調表示します。選択された円筒のCADデータから中心点、角度、および直径がダイアログ ボックスに表示されます。パーツモデル上のクリックした場所に最も近い円柱の端が選択されます。
プローブ ツールボックスのコンタクト パスの属性タブ内で高さ開始点および高さ終了点を入力し、円柱の長さを設定します。
必要に応じて、ダイアログ ボックスおよびプローブツールボックスのコンタクト パスのプロパティタブ内の値を変更します。
作成ボタンをクリックします。
CMMに面データの使用
CMMのワイヤーフレームデータを使って円柱を生成するには:
穴の内部または突起上で3つのヒットを取ります。
プローブを別の深さに移動します。
さらに3つのヒットを取ります。PC-DMISはプローブがタッチした場所に最も近いCAD面に貫通します。
表示されたX、Y、Zの値は、実際のヒットではなく、最も近いCADの円柱を反映しています。I、J、Kは面の法線ベクトルを反映します。CAD円筒が見つからない場合、PC-DMISは最も近い点を表示し、追加のヒットを取るように求めます。
この測定方法の[モード]リストで[公称値を検索]オプションを選択する必要があります。公称値の詳細については、PC-DMIS Core文書の「モードリスト」トピックを参照してください。
画面上でのワイヤフレームデータの使用
ワイヤフレームCADデータを使用して円筒を生成することもできます。
ワイヤフレームデータを使用して円筒を生成するには：
円柱上で目的のワイヤの近くをクリックします。選択されたワイヤが強調表示され、パーツモデル上のクリックした場所に最も近い円柱の端が選択されます。
正しい要素が選択されているか確認します。
プローブのアプローチは常に要素と直交すると同時に、現在のプローブ中央線ベクトルに直交します。ワイヤが指定されると、選択された円筒の中心点と直径の値がダイアログ ボックスに表示されます。
基本となるCAD要素が円筒、円または弧ではない場合、要素を識別するためにさらにクリックする必要があります。目的の要素が強調表示されていない場合、さらに円筒の上で少なくとも2か所をクリックします。
CADデータを使用しないで作成
CADデータを使用しないで円柱を生成する手順は次のとおりです:
円柱が位置する平面を検出するために、面上で3つのヒットを取ります。
孔の内部(または突起上)で3つのヒットを取ります。
別のレベルでさらに3つのヒットを取ります。
PC-DMIS は6つのヒットすべてを使用して板金の円筒を計算します。PC-DMISで要素タイプを特定することが困難な場合、2つのレベルの間で1つのヒットを取ることが役に立つ場合があります。PC-DMISは作成ボタンが選択されるまですべての測定されたヒットからデータを使用します。表示されているX、Y、Zは計算された円筒(または突起)の中心です。
データの入力
この方法では、目的の円筒のX、Y、Z、I、J、K値をキー入力できます。
ダイアログ ボックスに作成したい要素のX、Y、Z、I、J、K値を入力します。
作成をクリックして要素を測定ルーチンに挿入します。
