自動楕円の作成

自動楕円ボタン

楕円自動作成オプションを使用して楕円を定義することができます。楕円要素の機能は、板金の円要素とほとんど同じです。このオプションは、どの作業平面とも平行でない平面に楕円が位置する場合に特に便利です。また、部分的な楕円に対して等間隔にヒットをとる必要がある場合にも便利です。楕円の測定に最低限必要なヒット数は5です。

楕円オプションにアクセスするには、楕円の要素の自動作成ダイアログボックス(挿入 | 要素 | 自動 | 楕円)にアクセスします。

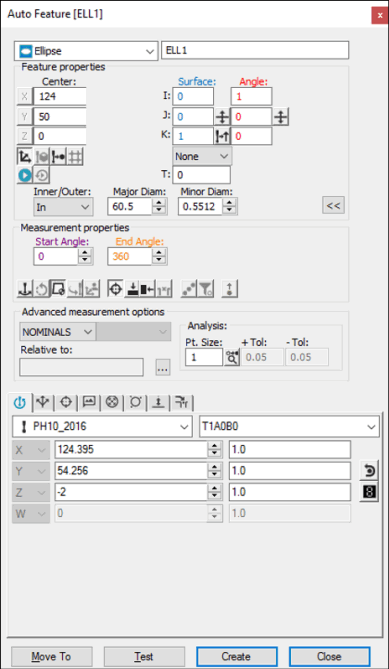

[要素の自動作成]ダイアログ ボックス - 楕円

ダイアログボックスが開いた状態で、これらの方法のいずれかを使用して要素を作成します。

画面上の表面のデータの使用

1. [グラフィックス モード]ツールバーから面のモードアイコン（）をクリックします。

2. グラフィックの表示]ウィンドウに表示されている楕円を1回クリックします。PC-DMIS は必要なX、Y、Z、および I、J、Kのデータを計算します。

3. 必要に応じて、ダイアログ ボックスの他の値を変更します。

4. 作成をクリックします。

CMMに面データの使用

CMMの面データを使用して楕円を作成するには、楕円上でで少なくとも5つのヒットを取ります。PC-DMISはプローブがタッチした場所に最も近いCAD面に貫通します。表示されたX、Y、Zの値は、実際のヒットではなく、最も近いCADの楕円を反映しています。I、J、Kは面の法線ベクトルを反映します。CADの楕円が見つからない場合は、最も近い点が表示され、追加の点を取るよう要求されます。

画面上でのワイヤフレームデータの使用

1. 楕円上で目的のワイヤの近くをクリックします。PC- DMISが選択されたワイヤを強調表示します。

2. 正しい要素が選択されているか確認します。プローブのアプローチは常に要素と直交すると同時に、現在のプローブ中央線ベクトルに直交します。ワイヤが指定されると、選択された楕円の中心点と直径の値がダイアログ ボックスに表示されます。

3. 必要に応じて、ダイアログ ボックスおよびプローブツールボックスの他の値を変更します。

4. 作成をクリックします。

基礎になるCAD要素が楕円でない場合は、要素を識別するために追加のクリックが必要となる場合があります。目的の要素が強調表示されていない場合、さらに楕円の上で少なくとも2か所をクリックします。

CADデータを使用しないで作成

CADデータを使用しないで楕円を生成する手順は次のとおりです:

1. 楕円が位置する平面を検出するために、面上で3つのヒットを取ります。

2. 孔の内部(または突起上)でさらに5つのヒットを取ります。

PC-DMISはデータを使用して板金の楕円を計算します。作成ボタンをクリックするまでは、追加のヒットを取ることもできます。表示されているX、Y、Zは計算された楕円(または突起)の中心です。また、計算された長径および短径も方向ベクトルと共に表示されます。

データの入力

この方法では、目的の楕円のX、Y、Z、I、J、K値をキー入力できます。さらに、楕円の長径と短径、および角度ベクトル I2、J2、K2もキー入力できます。

1. ダイアログ ボックスに作成したい要素のX、Y、Z、I、J、K値を入力します。

2. 作成をクリックして要素を測定ルーチンに挿入します。
