自動平面の作成

自動平面ボタン

自動平面オプションを利用して平面の測定を定義することができます。平面を測定するには最低3つのヒットが必要です。

平面オプションにアクセスするには、要素の自動作成ダイアログボックスにアクセスし、平面を選択します(挿入 | 要素 | 自動作成 | 平面)。

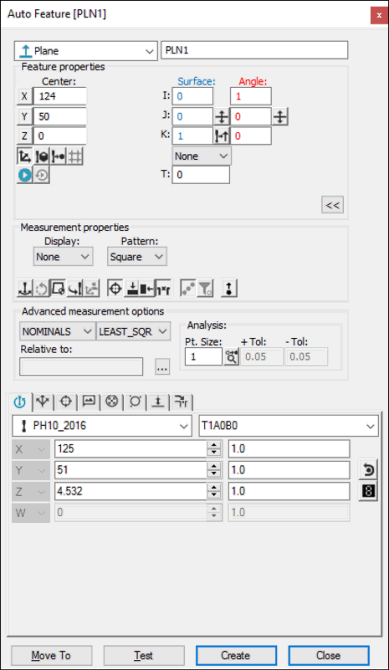

[要素の自動作成]ダイアログ ボックス - 平面

ダイアログボックスが開いた状態で、これらの方法のいずれかを使用して要素を作成します。平面を作成すると、PC-DMISは、グラフィック表示ウィンドウにヒットから平面のアウトラインを表示します：

画面上の表面のデータの使用

面データを使って平面を生成する手順は次のとおりです:

  1. [グラフィックス モード]ツールバーから面のモードアイコン（）をクリックします。

  2. 平面を作成したい位置の面を1度クリックします。PC-DMISはダイアログボックスにモデルから収集した情報を入力します。

  3. 必要に応じて、ダイアログ ボックスの他の値を変更します。

  4. 作成をクリックして下さい。

画面上でのワイヤフレームデータの使用

ワイヤフレームCADデータを使用して自動平面を生成することもできます。

平面を生成する手順は次のとおりです。

  1. 平面 要素の自動作成ダイアログボックス(挿入 | 要素 | 自動 | 平面)にアクセスします。

  2. 面上で少なくとも3回クリックします。

  3. 正しい要素が選択されているか確認します。プローブのアプローチは常に要素と直交すると同時に、現在のプローブ中央線ベクトルに直交します。選択した平面の中心点とベクトルの値がダイアログ ボックスに表示されます。

  4. 必要に応じて、ダイアログ ボックスおよびプローブツールボックスのコンタクト パスのプロパティタブ内の値を変更します。

  5. 作成をクリックして下さい。

CMMでのワイヤフレームデータの使用

CMMのワイヤーフレームデータを使って平面を生成する手順は次のとおりです:

  1. 平面 要素の自動作成ダイアログボックス(挿入 | 要素 | 自動 | 平面)にアクセスします。

  2. 平面を作成したい面上で、ヒットを1回取ります。PC-DMISはプローブがタッチした場所に最も近いCAD面に貫通します。表示されるX、Y、Zの値は平面の中心を反映しています。I、J、Kは面の法線ベクトルを反映します。

  3. 必要に応じて、ダイアログ ボックスおよびプローブツールボックスのコンタクト パスの属性タブ内の項目を変更します。

  4. ジョグボックスの完了ボタンを押します(またはダイアログボックスの作成ボタンをクリックします)。

この測定方法の[モード]リストで[公称値を検索]オプションを選択する必要があります。公称値の詳細については、PC-DMIS Core文書の「モードリスト」トピックを参照してください。

CADデータを使用しないで作成

CADデータを使用しないで平面を生成する手順は次のとおりです:

  1. 要素の自動作成平面ダイアログボックス(挿入 | 要素 | 自動 | 平面)にアクセスします。

  2. 面上で少なくとも3つのヒットを取ります。

  3. 必要に応じて、追加のヒットを取ります。PC- DMISは測定ヒットのすべてのデータを使用します。平面の中心X、Y、Z値が計算され、表示されます。

  4. 必要に応じて、ダイアログ ボックスおよびプローブツールボックスのコンタクト パスのプロパティタブ内の値を変更します。

  5. 作成ボタンをクリックします。

データの入力

この方法では、ご希望の平面の中心のX、Y、Z、I、J、K値をキー入力できます。

  1. 平面 要素の自動作成ダイアログボックス(挿入 | 要素 | 自動 | 平面)にアクセスします。

  2. X、Y、Z、I、J、Kの値を入力します。

  3. プローブツールボックスにコンタクトの属性タブ内で、ヒットおよびレベル値を入力します。

  4. 必要に応じて、要素の自動作成ダイアログ ボックスおよびプローブツールボックスの他の値を変更します。

  5. 作成をクリックして下さい。

PC-DMISは、指定されたパターンを使用して適切な数のヒットを生成します。
