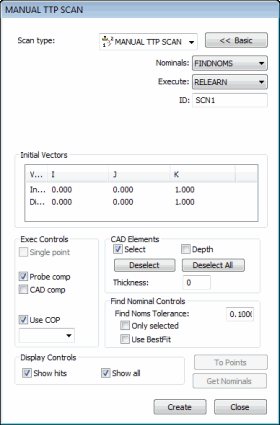

[手動チップスキャン] ダイアログボックス
この手動スキャン方法では、パートの面を手動でスキャンすることによって点を測定します。この方法は、CMM測定によるヒットをユーザーが制御したい場合に特に便利です。
手動スキャンには次の2種類があります。
タッチ トリガ プローブ(TTP)を使用した手動スキャン
ハード プローブを使用した手動スキャン
プローブモードツールバーから手動スキャンの作成を開始するには、PC-DMISを手動モード (
) にして、スキャン サブメニューから使用できる手動スキャンタイプの1つを選択します。これらは次のことを含みます：
手動TTP(TTPを使用している場合のみ選択可能)
固定距離
固定時間
固定時間/距離
物体軸
複数の断面
手動自由形式
選択した種類に従って、手動スキャンのダイアログ ボックスが表示されます。これらのダイアログ ボックスのオプションについての一般的な説明は、PC-DMIS Coreマニュアルの「パートのスキャン」章の「スキャン ダイアログ ボックスの共通機能」トピックを参照してください。
