挿入|スキャン |軸を選択して、直線要素をスキャンします。BASICSCANダイアログボックスの軸タブが表示されます:

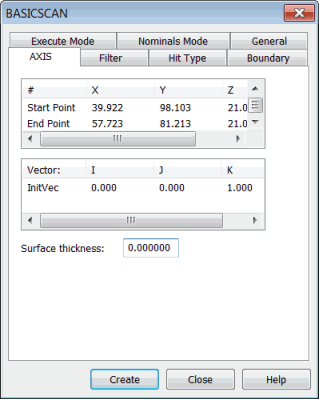

[基本スキャン]ダイアログ ボックスー[軸]タブ
このタブは、線の始点と終点を取得し、ユーザにスキャンを実行することができます。
軸法:
フィルタタブの距離 オプションが使用できるようにします。
ヒットの種類タブ上のベクトル型が使用できるようにします。
境界タブで境界条件を設定する必要としません。
スキャンの実行を制御するパラメータは次のとおりです:
始点: この点は、実行が開始される始点です。
終点: この点は、実行が終了されるところの終点です。
ユーザがその点を直接的に入力するか、または、彼らは機械またはCADから得られることができます。
軸の基本スキャンを定義すること
次の方法より、軸の基本スキャンを定義できます:
値を直接入力します。「軸の基本スキャン - 値入力の方法」を参照してください。
パーツ上の点を身体的に測定します。軸の基本スキャン - 測定点の方法
グラフィックの表示ウィンドウでCADモデルの軸を定義する点をクリックします。「軸の基本スキャン ー 面データ法」または「軸の基本スキャン ー ワイヤーフレームデータ法」を参照してください。
スキャンが生成されると、それが編集ウィンドウに挿入されます。下記は編集ウィンドウで軸の基本スキャンのコマンドラインの例です:
SCN3 =BASICSCAN/AXIS,NUMBER OF HITS=10,SHOW HITS=NO,SHOWALLPARAMS=YES
<75.149,90.467,0>,<78.2,62.832,0>
InitVec=0,0,1,THICKNESS=0,PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,2.54
EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=FINDNOMS,10
ENDSCAN
