ステップ24：最適体験

このチュートリアルの最後のトピックでは、推奨される最適体験について説明します。

自動測定

自動要素を使用する場合は、ルーチンで使用する各要素タイプのトグルオプションをオンにすることをお勧めします。

1. [挿入|要素|自動]を選択してから、その要素の[要素の自動作成]ダイアログボックスにアクセスする要素の類別を選択します。

2. [測定プロパティ]エリアから、次のオプションをオンにします。

• 円形移動 - 円形の要素を中心にパス線をより円形にします。

• 自動リスト - 要素に対して最適なプローブ角度を自動的に選択します。

• 無効検出 - PC-DMISは、空き空間で取得される取込み点を検出して再配置します。

3. 完了したら、[閉じる]をクリックして[要素の自動作成]ダイアログボックスを閉じます。その要素を次回に作成すると、PC-DMISはその変更を使用します。

自動要素で最適な操作が行われていることを確認するには以下を行います。

1. 円筒の自動要素には、上記のアイテムをオンにします。

2. 表面が選択されていないことを確認します。

3. Shiftキーを押しながら、上面の傾斜面の内側にある円筒をクリックします。

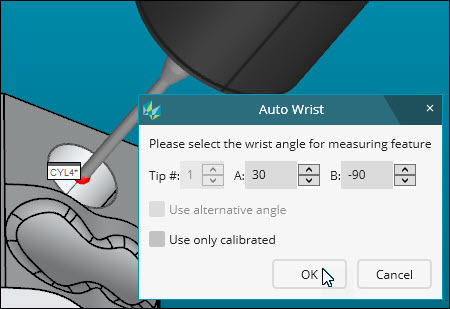

グラフィック表示ウィンドウでのアニメ化されたプローブは円筒内に配置されます。ソフトウェアは以下のように、最良の角度を選択するための自動リストダイアログボックスを表示します。

4. [OK]をクリックしてCYL4をルーチンに追加し、[手首の自動作成]ダイアログボックスを閉じます。

5. 編集ウィンドウでCYL4要素を選択し、F9を押します。ヒット間のパス線が直線ではなく曲線を使用していることがわかります：

移動点

測定ルーチンを終了する場合は、ルーチンの最後にMOVE/POINTコマンドを使用して、プローブを将来のルーチンまたは測定の安全な位置に移動します。

おめでとうございます！これでチュートリアルを終了します。
