次に、測定品の前面で、エッジのすぐ下にで2つ以上のヒットを持つ線を選択する必要があります。このチュートリアルでは２つのヒットを使用します。
線要素のヒット順は非常に重要です。初の点から2番目の点まで線の方向を設定します。PC-DMISはこの方向情報を使用して座標軸システムを作成します。
赤い矢印のベースは2つのヒット場所を示します。
グラフィック表示ウィンドウの下のビューで、ポインタを上端の下に移動します。
エッジのすぐ下のパーツの前面にあるポインタをクリックします。
正面の左側の最初のヒットを取ります。
正面の最初のヒットの右に2番目のヒットを取ります。
２つのヒットが取られたたらEndキーを押して、線要素を受け入れます。

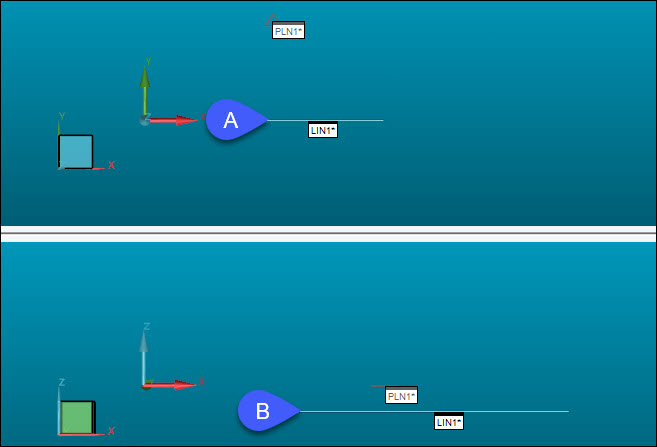

PC-DMISは要素ID (LIN1)を表示し、グラフィック表示ウィンドウに線を描画します：
A - Z+ビューの線要素
B - Y-ビューの線要素
PC-DMISは、編集ウィンドウにFEAT/LINEコマンドも挿入します。
