移動速度の設定

このステップでは、CMMの点間の位置決め速度を調整します。

1. 編集 | 優先設定 | 設定 メニューオプションを選択し、[設定オプション]ダイアログボックスを開きます。

2. パーツ/測定機 タブを選択して下さい。

3. 測定機エリアで、絶対速度を表示するチェックボックスをオフにします。

絶対速度の表示がクリアされた測定品/測定機タブ

4. OKをクリックして変更を保存し、ダイアログボックスを閉じて、速度をパーセンテージで表示します。

5. パラメータの設定ダイアログボックスを開くには、パラメータ|環境設定|編集を選択します。

6. [モーション]タブで、[移動速度]ボックスを50に設定します。他のオプションのデフォルト設定は、このチュートリアルでは問題ありません。

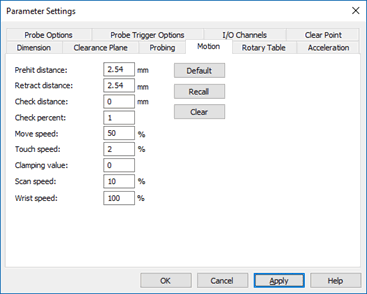

モーションタブで移動速度を50％に設定すること

7. [OK]をクリックしてダイアログボックスを閉じ、MODE/DCCコマンドの後にMOVESPEED/50コマンドを編集ウィンドウに挿入します。

このコマンドは測定機の全速度に対するパーセンテージを示します。このコマンドに基づいて、PC-DMISはCMMをコマンドのフルスピードの半分で動かします。

他の移動オプションと同様、移動速度の詳細については、PC-DMIS Coreマニュアルの「優先設定」章の「パラメータの設定: [移動]タブ」を参照してください。
