角度のディメンショニング

3.7またはそれ以前のバージョンから測定ルーチンをロードすると、PC-DMIS はメッセージを表示し、角度の寸法の算出方法が変更され、測定ルーチン内のすべての角度の寸法が更新されたことを伝えます。

挿入|寸法|アングルメニューオプションは、選択した要素のいずれか2番目に選択の要素や座標軸の間の角度を計算します。

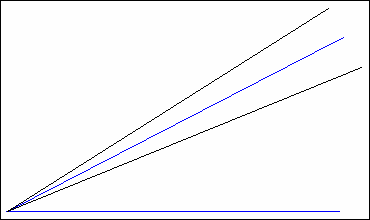

測定された値は角度 (青) です。角度公差バンドは、別の角度 (黒) です。

2D角度タイプの場合、PC-DMISはベクトルを現在の作業平面に投影します。最初の要素から2番目の要素または軸までの角度を計算します。

それはカウンター時計回り方向の角度を計算する場合、PC-DMISは正の角度を与えます。それはカ時計回り方向の角度を計算する場合、PC - DMISは負の角度を与えます。

までとからのオプションは計算の方向とその結果の符号（正または負）を決定します。

デフォルトで、PC-DMISは、要素1から要素2（または選ばれた軸）までの角度を使います。ユーザが補足の角度（180度 - 角度）を希望する場合は、補足角度ボックスにマークを付けます。

例A - 線要素から（線１）Y軸まで（までオプション）

例 B - Y軸から線要素（線１）まで（からオプション）

例 C - 線要素から（線１）Y軸まで（補足角度付きのまでオプション）

例D - Y軸から線要素（線１）まで（補足角度付きのまでオプション）

ユーザがこれらの要素(或は要素タイプ)のいずれかを選択すれば、PC-DMISは、表面に沿ったベクトルを表わすために面法線ベクトルを90度右回りに回転させます:

例E - 法線ベクトル（面1）を備えた平面要素から（平面1）線要素（線１）まで（までオプション）

例 F - 線要素（線１）から法線ベクトルを備えた平面要素（平面1）まで（からオプション）

例 G - 法線ベクトルを備えた平面要素（平面1）から線要素（線１）まで（補足角度を備えたまでオプション）

例 H - 線要素（線１）から法線ベクトルを備えた平面要素（面1）まで（補足角度を備えたからオプション）
