公差記入枠 GD＆Tの寸法をお探しですか。その場合は、次を参照してください：
[測定結果の傾斜度]ダイアログボックス
メニューオプション挿入 | 次元 | 傾斜度を選択して、平面または線の傾斜度エラーをデイタムの平面および線向けに計算します。(1つだけの要素が選択されるか、入力される場合、PC-DMIS は現在の作業平面をデイタムとして使用します。)
垂直および平行と同様に、傾斜度の寸法を使うと90度 (垂直) または 0度 (平行) ではない角度を特定することが可能になります。例えば、45度の角度を特定する場合は、PC-DMIS は45度で公差バンドを作成し、取込み点がその公差バンド内にあるか検査します。

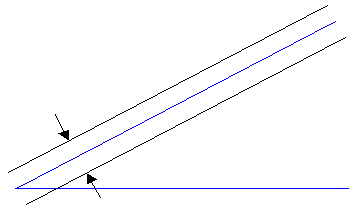

測定された値は角度 (青) です。傾斜度公差バンドは、出会わない2本の平行線または2つの平面 (黒) です。
