真直度のディメンショニング

公差記入枠 GD＆Tの寸法をお探しですか。その場合は、次を参照してください：

ID Feature Search ID Feature List box Last button Clear button Tolerance for Straightness Dimensions Output To area Display check box Edit button Create button Close button Units area Analysis area

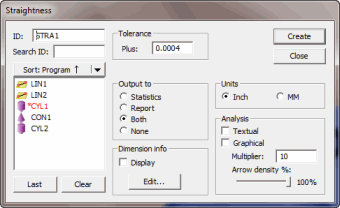

[測定結果の真直度]ダイアログボックス

3つの最小ヒットが、線の真直度を決定するのに必要となります。

[挿入 | 測定結果 | 直線度 ]オプションを選択すると、線の直線度が計算されます。この測定結果の型は片側で考慮され、1つの正の値の公差が適用されます。

さらに詳しく：

[真直度]オプションを用いて要素をディメンショニングする方法:

真直度次元向けのプラス公差
