厚さゲージコマンドは、2Dの厚さとゲージ位置を計算してレポートします。
PC-DMISは、一次要素ゲージ点に垂直な二次要素を突き刺すことによって厚さを決定するため、厚さゲージ・コマンドには一次要素と二次要素が必要です。厚さゲージコマンドを作成すると、厚さゲージダイアログボックスに選択可能な有効な要素のみが表示されます。
厚さゲージコマンドは、次の要素タイプのみを支援します:
厚みの走査
線形スキャン
輪郭(2D)
リニア・スキャンと2D輪郭は任意の組み合わせで使用できます。ただし、2つの表面データが含まれているため、厚さスキャンはそれだけで使用できます。
厚さゲージコマンドを作成するには:
一次要素と二次要素を作成します。
[挿入|ゲージ|厚さ]を選択して、[厚さゲージ]ダイアログボックスを開きます。

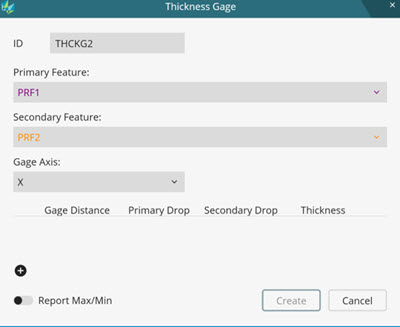

厚さゲージダイアログボックス
QuickMeasureツールバーから厚さゲージダイアログボックスにアクセスすることもできます(表示|ツールバー |クイックメジャー)。[ゲージ]ドロップダウン矢印をクリックして、[厚さゲージ]
ボタンをクリックします。
それぞれの[一次要素]一覧及び[二次要素]一覧から、一次要素と二次要素を選択します。ソフトウェアは、現在の整列の表面またはカットベクトルに基づいてリストアイテムを作成します。
ゲージ軸を選択して、関心点(POI)を定義します。詳細は、「POI(関心点)の定義と報告」を参照してください。
厚さゲージをレポートに追加するには、[最大値/最小値のレポート]ボタンをクリックします。
厚さゲージを作成するには、[作成]をクリックします。
厚さゲージコマンドを作成すると、ソフトウェアはそのコマンドに選択された寸法を編集ウィンドウに追加します。

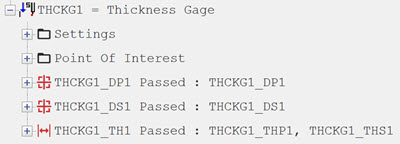

編集ウィンドウの厚さゲージコマンドの例
PC-DMISは、厚さゲージコマンドで作成された寸法をコマンドの内部寸法と見なします。このため、編集ウィンドウでそれらを削除したり、切り取りしたり、ペーストしたりすることはできません。
カーソルが内部寸法の上にある時にF9キーを押すと、[厚さゲージ]ダイアログボックスを表示できます。
PC-DMISは、厚さゲージコマンドによって生成された要素を内部コマンドと見なします。このため、整列、構築、寸法、および割り当てでそれらを使用できます。
