同心性の仕様は、要素が1つ以上のデータムに対して同心度からどれだけ逸脱できるかを制御します。
この幾何公差では、これらの3つの要素が連携して機能します：
目標要素と各生成の公差付きの要素
各公差域
基準要素
この子さを評価するために、PC-DMISは目標要素を交差付きの要素に変換します。これについては、「公差付き要素の導出」で説明されています。
次に、PC-DMISは、各公差付き要素をそれぞれの公差ゾーンに最適化します。最適化プロセスは、各基準要素が課す制約を尊重します。
次の要素タイプを使用できます：
3D構築されたBF線、キャスト線、汎用線、円柱、円、球、円錐
PC-DMISは、使用する規格（ASME Y14.5またはISO 1101）に基づいて、公差付きの要素を構築します。
ISO 1101（または面データを持たない要素付き）：
PC-DMISは、位置公差と同じ方法で公差要素を作成します。
表面データを持つ円柱、円、球、および円錐に使うASME Y14.5：
PC-DMISは、MEDIAN_POINTSまたはAXISを切り替えるオプションを提供します。
軸 - ソフトウェアは、公差範囲外の要素を無関係な嵌合エンベロープの軸として構成します（これは位置公差と同じです）。
MEDIAN_POINTS - ソフトウェアは、要素のすべての中央点から公差付きの要素を作成します。ASME Y14.5 2009の7.6.4.2.2項に従ってこれを行います。
ISOの場合、公差ゾーンの形状は常に正反対です。基準軸に平行に方向付けられます。
ASMEの場合、公差形状は通常、放射状ですが、球形要素は球形または放射状のゾーンを持つことができます。
考慮すべき特別なケースが1つあります。2つ以上の球の球面ゾーン同心性（したがって、ASME同心性）がある場合、球体を同時に考慮すべきか、独立して考慮すべきかは、標準からは明確ではありません。PC-DMIS幾何公差コマンドは、より保守的な選択であるため、同時に考慮します。
実績値:
これは、実際の公差要素を含む最小公差域のサイズです。ゾーンは名目上向きで、各実際データムに配置されます。
測定値:
これは、実測の公差要素を含む最小公差域のサイズです。ゾーンは名目上向きで、各測定データムに配置されます。
次の同心度の仕様があるとします：
上記の仕様を使用すると、実測値は次のようになります：
実際の部品表面は実線を使用し、実際のデータムは破線を使用し、公差要素は点線を使用し、実際の公差要素を含む最小公差ゾーンは影付きの領域に表示されます。公差域は、実際のデータムの軸と全くに同心です。
最後に、測定値（DEFAULT基準要素演算を使用）は次のようになります：
測定された公差域は、測定されたデータムの軸と同心です。この場合、測定点が密に測定されなかったため、測定値が実際の値よりも小さくなっています。
すべての入力要素（検討済みおよび基準）には、指定された正しい公称値が必要です。これにより、測定値が正しく計算され、公差コマンドが最適化可能な自由度を正しく識別できるようになります。
データム参照フレームは軸方向である必要があり、目標要素面はデータム軸と名目上で同心である必要があります。
目標要素が円柱、円、または球の場合、ISO 1101を参照する同心度の公差により、最大実体修飾子
は仕様が最大実体状態（MMC）であることを示すことができます。代わりに、最小実体修飾子が仕様が最小実体状態
（LMC）であることを示すことができます。これは、無関係な嵌合エンベロープサイズ（またはLMCの無関係な最小材質エンベロープサイズ）がMMC（またはLMC）から外れると、追加の公差または「ボーナス」公差が要素制御フレームの公差に追加され、合計公差が得られることを意味します。このボーナス公差値の詳細については、「幾何公差コマンドによるサイズの評価」を参照してください。
目標要素に面データが含まれている場合、同心度の公差には要素の演算タイプがあります。
この計算タイプは、目標要素の表面データから公差付き要素を計算する方法を制御します。詳細については、「公差付き要素の導出」を参照してください。
少なくとも1つのデータム要素に面データがある場合、データム計算タイプは、データム要素の面データから測定データムを計算する方法を制御します。詳細については、「PC-DMISデータの解決方法と使用基準」を参照してください。

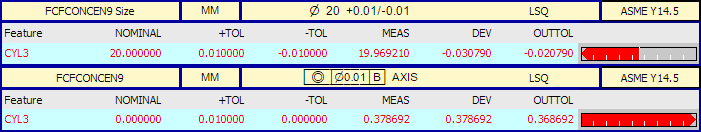

これは、円柱の同心度公差のレポート例です。円柱のサイズ公差は上のラベルにあり、同心度は下のラベルにあります。
