[幾何公差]ダイアログボックスの[公称値]タブは、位置公差および寸法公差のある幾何公差で使用できます。
これは次のようになります：
この一覧は、公称値が報告される座標系を制御します。データム参照フレームと現時点の線形を切り替えて、表示される公称値を変更できます。
[OK]または[作成]をクリックしてから、PC-DMISは結果が報告される座標系を変更します。

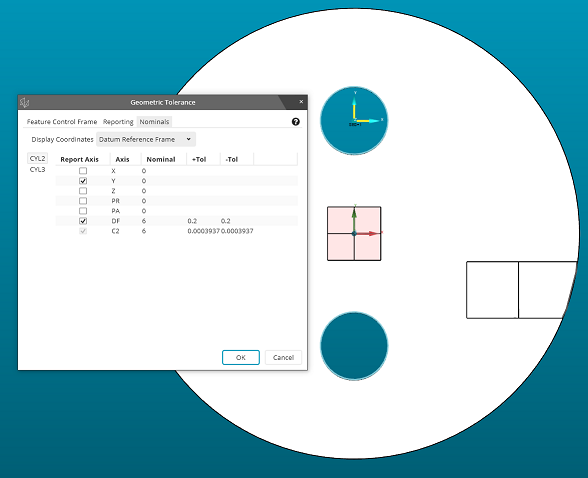

次のように、グラフィック表示ウィンドウで2つの座標系を可視化できます：
上例の画像では、現在のアラインメントの三面体がパーツの中心にあります。データム参照フレーム座標系の三面体が上部の穴に表示されています。
[幾何公差]ダイアログボックスを使用している間、三面体は動的に更新されません。更新された三面体を表示するには、[作成]または[OK]をクリックする必要があります。
アイテムの表では、次のことができます：
選択された表示座標で、目標要素の公称位置を表示します。
目標要素とデータム要素の寸法公差値を制御します。
レポートに含める軸を制御します。
左側のタブで、どの要素を表示するかを制御できます。各要素には、次のようにクリックできる小さなタブがあります：
各要素のタブでは、その目標要素の理論位置を表示できます。

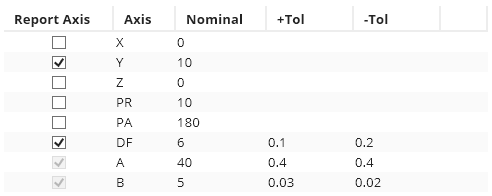

公称値表の[軸をレポート]列は、その軸をレポートに含めるかどうかを決定します。チェックボックスをマークして、必要な情報を表示できます。
公称値表の軸列には、レポートする軸の名称が含まれています。これらの名称は次のアイテムを表しています：
X - これはX座標を意味します。
Y - これはY座標を意味します。
Z - これはZ座標を意味します。
PR - これは極半径を意味します。
PA - これは極座標の角度を意味します。
DF - これは、要素（または寸法）の直径を意味します。
下の画像でわかるように、データム名は軸列にもあります：
サイズのデータム要素のみが表示されます。これらの行では、[軸をレポート]チェックボックスは使用できません。
公称値表の公称値列には、レポート可能な軸の公称値と、サイズのデータム要素の公称サイズが含まれています。
公称値表の+公差列には、目標要素とサイズのデータム要素の正寸法公差が含まれています。ここで寸法の正公差値を編集できます。
公称値表の-公差列には、目標要素とサイズのデータム要素の負寸法公差が含まれています。ここで寸法の負公差値を編集できます。
[セットアップオプション]ダイアログボックスの[寸法]タブにある[負公差を負値で表示]チェックボックスは、ここでは[公差記入枠]タブと同じように適用されます。詳細については、「公差記入枠タブ」トピックを参照してください。
これをオフにすると、負公差は常に正になります。
これを選択すると、負公差は常に負値になります。
