OCR ウィジェット

PC-DMISはこのウィジェットを使用して、光学式文字認識（OCR）を使用して図面からGD&T公差値をインポートします。GD＆T選択モード（ファイルから）（）を選択し、1つ以上のGD＆T公差値を選択して、キャプチャウィンドウからGD＆Tからインポートすると、ウィジェットが表示されます。

与えられたGD&T公差の定義に対して、OCRウィジェットの指示を含む複数のステップがしばしばあります。例えば、多くの場合、まずはCADモデルから基準要素（複数も可）を選択し、その後で対象要素（複数可）を選択する必要があります。これらの指示と選択は複数のステップを介して行われます。

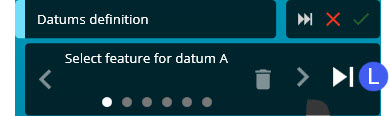

強調表示されたGD&T公差用のOCRウィジェット

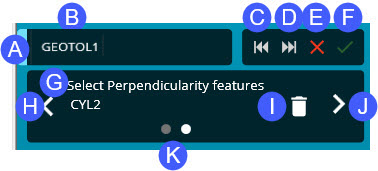

1. このハンドルを使うと、ウィジェットをドラッグして再配置することができます。

2. 要素 - このボックスはGD&T公差値またはステップの名前を定義します。

3. 戻る - このボタンは、.pdfページに複数のGD&T公差があり、[スキップ]ボタンでそれらの1つまたは複数をスキップしている場合にのみ表示されます。戻るをクリックすると、ソフトウエアはスキップされた公差範囲に戻り、それを選択プレビューウィンドウで強調表示します。

4. スキップ - このボタンは、.pdfの読み込みまたは複数のGD&T公差のキャプチャで表示されます。デフォルトでは、各公差に対して最初に基準要素 (または基準要素ターゲット) を定義します。この場合、このボタンは現在の基準要素定義 (または基準要素ターゲット定義) をスキップします。GD&T公差の残りの定義に進むと、このボタンは強調表示されているGD&T公差をスキップします。このボタンは次に、.pdfページまたはキャプチャでの次の利用可能なGD&T公差を強調表示します。ファイル読み込みで、ページにGD&T公差が1つしかない場合、ソフトウェアは次のページに進むかどうかを尋ねます。GD&T公差値を持つ.pdfページがもうない場合、ソフトウェアはGD&Tインポートのプロセスを終了するかどうかを尋ねます。読み込まれたファイルでは、前のページのスキップした項目に戻る必要がある場合、ファイルの読み込みをもう一度開始する必要があります。

5. 取り消し - このボタンはOCRプロセスを取り消し、OCRウィジェットと選択プレビューウィンドウを閉じます。

6. 適用 - このボタンは、GD&T公差の選択された基準要素ターゲットまたは要素を受け入れて、読み込みの次のパートまたは次の公差に移動します。

7. このフィールドには、現在のステップの説明が表示されます。グラフィック表示ウィンドウで指定された要素を選択するにはQuickFeaturesを使う必要があります。

8. 前へ - このボタンを使うと1ステップだけ戻ります。

9. 削除 - このボタンを使うと現在のステップから選択された要素が削除されます。

10. 次へ  - このボタンを使うと、ステップの選択を受け入れ、定義における次のステップに進みます。要素の最小数を定義すると、ソフトウェアはこのボタンを有効にします。グラフィック表示ウィンドウの一時的な吹き出しは、定義を進めるにつれて更新されます。

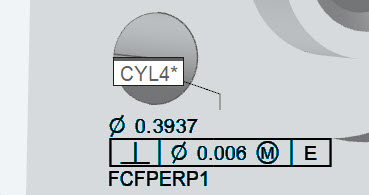

一時的な吹き出し

11. これらのドットは、1つまたは複数の基準要素を定義するか、1つのGD&T公差を定義するためのステップ数を示します。白い点は現在のステップを示します。

12. 現在の要素定義をスキップ - これは現在のデータム定義をスキップします。

13. 一時停止 / 再開 - [一時停止] ボタン () は以下の種類の吹き出しを処理しているときにのみ表示されます。

• 基準ターゲット

• 直線距離の測定結果

• 角度距離の測定結果

これらの項目の定義の処理は複雑です。PC-DMISでアライメント、構築された要素を使用するか、またはその他の作業を行わなければならない場合があります。[一時停止] ボタンが役立つのは、インポート処理を一時停止して、吹き出しの定義を終了させるためにPC-DMISにほぼフルアクセスできるためです。

データムターゲットの場合、ユーザーがさまざまなデータムターゲット点をすべて定義し、ウィジェットが「基準要素定義完了」を表示するとソフトウェアはこのボタンを有効にします。

距離の測定結果の場合、それはユーザーが両方の要素を定義し終わると表示され、ウィジェットは「公差の定義が完了しました」を表示します。

吹き出しの定義を満たしたら、[再開] をクリックして ()、インポート処理を続行します。
