次の要素タイプを使用できます：
円柱、円錐、平面、線、3D幅、2D幅

一部の要素タイプには、目標要素の面データとは異なる公差付き要素があります。これらには、3D構築されたBF線、円柱、円錐、3D幅、2D幅、および接平面修正子を含む平面が含まれます。詳細については、「公差付き要素の導出」を参照してください。

目標要素に軸がある場合、公差域の形状は、直径方向（公差域の形状符号付き）または平面（公差域の形状符号なし）になります。これらは、軸方向の目標要素です：

• 円柱

• 円錐

• 表面のない軸

これらの要素タイプに対応する要素コマンドタイプの詳細については、「面データのあるとない要素タイプ」を参照してください。

軸方向の目標要素の平面公差ゾーンには、指定された公差ゾーンの向きが必要です。理由は要素にゾーンの方向を正しく設定するための十分な情報がないためです。これらの場合、[幾何公差]ダイアログボックスの[ゾーンの方向]ボタンが表示されます。このボタンを使用してゾーンの方向を変更する方法については、「公差記入枠タブ」トピックの「ゾーンの方向」を参照してください。

位置公差が方向のX要素を制御する場合、公差域表面の法線ベクトルはXでなければなりません。

目標要素が平面、平面線、3D幅、または2D幅の場合、公差域の形状は常に平面です。これは、1つまたは複数の公称表面に平行に方向付けられます。

目標要素を複数持つことができますが、それらの要素はすべて同じタイプでなければなりません。

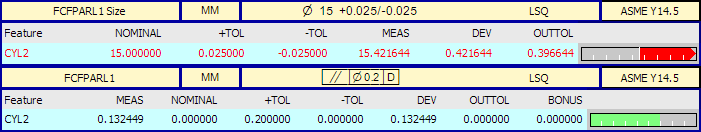

実績値:
これは、実際の公差要素を含む最小公差ゾーンのサイズです。ゾーンは、名目上、実際の1つまたは複数のデータムに向けられています。

測定値:
これは、実測の公差要素を含む最小公差域のサイズです。ゾーンは、名目上、1つまたは複数の測定基準データムに向けられています。

このため、すべての入力要素（検討済みおよび基準）には、指定された正しい公称値が必要です。これにより、公差域がデータム要素に基づいて正しく方向付けられます。また、幾何公差コマンドにより、最適化可能な自由度が正しく識別されることを確保します。

軸方向の要素の平面域の場合、データム参照フレームは、公差域の方向を完全に拘束する必要があります。平面公差域の表面法線は、各目標要素の軸ベクトルに垂直でなければなりません。

PC-DMIS 2020 R2以降のバージョンでは、データムの実体修飾子は許可されなくなりました。

目標要素に面データがあり、公差付き要素が目標要素の面データ（球、円錐、円柱、円、及び幅）と異なる場合、要素の計算タイプは、目標要素の面データから公差付き要素を計算する方法を制御します。詳細については、「公差付き要素の導出」を参照してください。

少なくとも1つのデータム要素に面データがある場合、データム計算タイプは、データム要素の面データから測定データムを計算する方法を制御します。詳細については、「PC-DMISの基準選択」を参照してください。
