同期公差

多くの幾何公差は同時に考慮されることを意図しています。例えば、表面の位置および/またはプロファイル仕様が、部分的に拘束された同一のデータム参照フレームを参照する場合、通常はそれらを同時に考慮する必要があります。詳細については、次の標準を参照してください：

ASME Y14.5 [2009] セクション 4.19
ASME Y14.5 2018 セクション 7.19
ISO 5458 - 1998

同時に考慮する幾何公差を選択する必要があります。これを行うには、同期幾何公差の各セットに同期公差コマンドを作成します。

PC-DMIS は線のプロファイル仕様が 1 つ以上のデータムを持つとき、それを同時に考慮することができます。しかし、それは非推奨です。詳しくは、線のプロファイル」を参照してください。

同期公差の定義

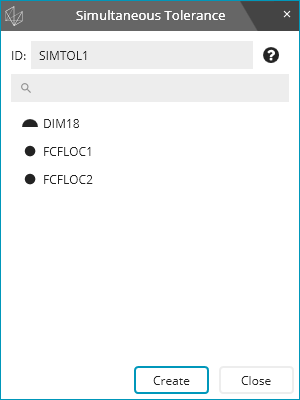

メニューから、挿入|寸法|同期公差を選択して、[同期公差]ダイアログボックスを開きます。

必要に応じて、寸法IDを変更します。
同期公差に属する幾何公差コマンドを選択します。
幾何公差コマンドを選択すると、一覧が実体を濾過して、最初に選択した公差コマンドと同じデータム参照フレームを持つ寸法のみが表示されます。

コマンドモード構文

編集ウィンドウでは、コマンドモードの構文は次のようになります：

SIMTOL2 =SIMULTANEOUS_TOLERANCE/FCFLOC2,FCFLOC5,FCFPROF12,,

ダイアログボックスと同様に、編集ウィンドウの唯一のコントロールは、寸法IDと、同期公差に属する幾何公差コマンドです。

動作

同期公差コマンドを注釈またはディレクティブと見なします。実行しても何も起こりません。また、レポートには表示されません。代わりに、同期公差コマンドは、幾何公差の評価方法を変更します。

実行中、幾何公差コマンドは、それらが同期公差コマンドに属していることを認識しています。彼らはまた、他の幾何公差コマンドが同期公差コマンドの一部でもあることも知っています。すべての同期公差値に対するすべての入力を測定した場合（公差値を評価する準備ができているため）、同時計算が行われます。すべての入力要素を測定していない場合、公差を評価する準備ができていません。この場合、PC-DMISは、同時セットのすべての幾何公差コマンドで一時的に「評価待ち」メッセージを表示します。メッセージは、遅延を引き起こしている幾何公差、および測定されていない要素を識別します。レポートには、測定値の代わりに一時的に「待機中」も表示されます。すべての入力要素を測定すると、PC-DMISは編集ウィンドウを更新し、測定値をレポートします。

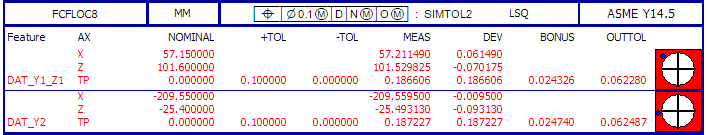

同時セットに属する公差のレポートは次のようになります：

レポートは基本的に他の幾何公差と同じです。PC-DMISは、同期公差がない場合と同じ場所にレポートのラベルを表示します。ラベルのヘッダーのテキストによって、公差値が同時に考慮されたかどうかを確認できます。例えば、上の画像では、SIMTOL2がそのテキストです。これは、幾何公差コマンドがどの同期公差コマンドに属するかを示します。

PC-DMISは、複合位置または輪郭公差の下位セグメントを同時に考慮しません。上のセグメントは他の公差コマンドと同時に実行されますが、PC-DMISは他のすべてのセグメントとは無関係に、下のセグメントを考慮します。

測定ルーチンの構造化に関する推奨事項

測定ルーチンは、同期公差値を使用するために特別な構造を必要としません。実行中、PC-DMISが一部の要素をまだ測定していない場合、同時セットの最初の幾何公差を実行すると、一時的な「待機中」のメッセージが表示されることに注意してください。

この一時的な「待機中」のメッセージを回避する最も簡単な方法は、最初にすべての要素を測定し、すべての要素の後にすべての公差を設定することです。これにより、すべての公差値を評価する準備が整い、「待機中」のメッセージが表示されることはありません。

幾何公差コマンドで式を使用する場合は、「待機中」の結果が得られないように、ルーチン内で十分に遅く配置してください。

過去の実践との比較

PC-DMIS 2020 R2では、同期公差（SIMULTANEOUS_TOLERANCE）コマンドが導入されました。このコマンドは、新しい幾何公差コマンドと連動します。これ以前は、PC-DMISには同時評価（SIMULTANEOUS_EVALUATION）コマンドがありました。XactMeasureコマンドで使用するように設計されています。新しい同期公差値コマンドは、同時評価コマンドとは機能が異なります：

同時評価（2020 R1以前の動作）	同期公差（2020 R2以降の動作）
XactMeasureの公差値は実行用にマークされていません（コマンドモード編集ウィンドウの青）。	幾何公差は実行用にマークされています（コマンドモードの編集ウィンドウでは白）。
XactMeasureの公差はレポートに何もありませんでした。	幾何公差は通常どおりにレポートされ、レポートの小さなメモには、それらが同時セットに属していると記載されています。
同時評価レポートには、同時セットのすべての公差のすべての結果が含まれていました。	同期公差はレポートに何も生成しません。

移行レポート

バージョン2020 R1以前のプログラムを開くと、PC-DMISは次のことを行います：

同時評価コマンドを同期公差コマンドに変換する
XactMeasure公差を幾何公差コマンドに変換
幾何公差コマンドを実行用にマークする（コマンドモードの編集ウィンドウでは白）
データムを参照しない線のプロファイル仕様が同時評価コマンドに含まれている場合、PC-DMIS はそれらを表面のプロファイルに変換します。

移行の詳細については、「XactMeasureからの移行」を参照してください。
