DimensionHistogram オブジェクトはヒストグラムバーグラフ形式で、それぞれの異なる公差領域内の偏差の数を表示します。
サンプルヒストグラム
フォームの測定結果など、測定結果が1つの公差値しか持たない場合、PC-DMISは公差領域を1つの固定位置ではなく範囲として表示します。PC-DMIS は結果としてのヒストグラムに-TOL or +TOLを表示しませんが、最上部にヘッディングの「TOLERANCE ZONE」を表示し、下記のように平均値の場所を含めます。

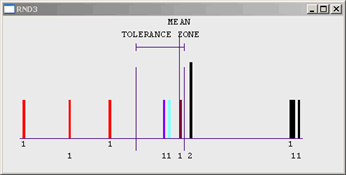

単な公差のサンプルヒストグラム
DimensionHistogramオブジェクトの挿入
新規または既存のラベルテンプレートにラベルテンプレートエディタを使用して、Histogram オブジェクトを追加してサイズ調整し、それがラベルテンプレートエディタの表示エリアに希望どおりに垂直または水平に表示されるようにします。次に、新規または既存のレポートテンプレートに対してルールツリーエディタダイアログボックスを使用して、どんな条件下で PC-DMISがそのラベルテンプレートを呼び出して表示するかを指定します。これを行う方法については、本章の「ルールツリーエディターについて」トピックを参照してください。
DimensionHistogramオブジェクトは場所、位置およびKeyin測定結果など、それらの要素の個々の取込み点を使用して直接計算される測定結果に対してのみ使用できます。
ヒストグラム色の変更
これらの公差領域の定義方法または各公差領域を表す色の変更方法を知るには、「CAD表示の編集」の章の「測定結果の色の編集」を参照してください。
プロパティ
このオブジェクトに固有のプロパティは次の通りです。
HatchStyle
「楕円オブジェクト」トピックにある説明と同じです。
