レーザー自動要素には、水平および垂直クリッピングゾーンがあります。PC-DMISは、初期にクリッピング・ゾーン内のすべてのスキャンポイントを評価します。

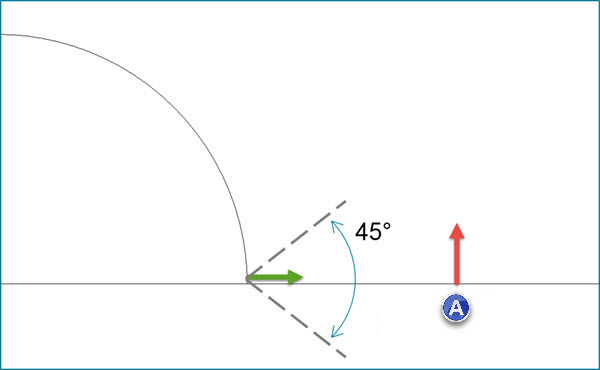

3D要素（面上点、平面、円筒、円錐、および球）の場合に、この設定は、各スキャンポイントの推定法線を要素理論法線またはCADモデルを使用する場合のCAD表面のベクトルと比較します。
PC-DMISは、要素を測定する時に、この角度の外側にあるベクトルを持つ点を除外します。
(A) - 平面（隣接面）
3Dレーザー自動点要素に適用される最大入射角の例
両側からスキャンされた薄い板金パーツには、レーザー自動面上点が作成されます。
要素の抽出 - パーツの偏差が含まれるように（この場合は板金の厚さよりも大きい）垂直クリッピングゾーンが設定されます。

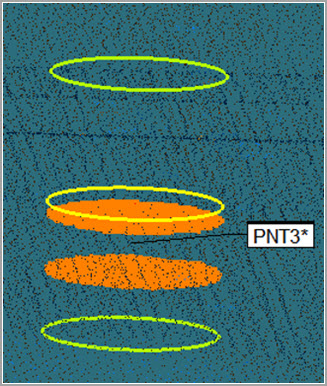

この画像では、最大入射角は使用されません。
走査された点の法線が考慮に入れられていないので、抽出された点は、部品の両側からのデータを使用します。

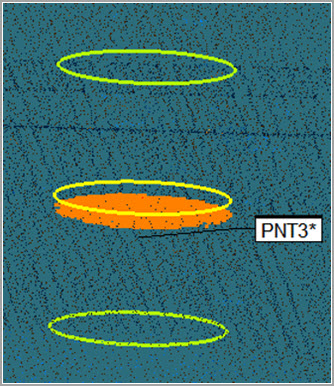

この画像では、スキャンは60度の最大入射角が使用されます。
ソフトウェアは、クリッピングゾーン内の各点の推定法線をレーザー自動表面点の理論法線と比較します。PC-DMISは、要素の計算にこの角度を外れる点を使用しません。
3Dレーザー自動球要素に適用される最大入射角の例
球のレーザー抽出には、隣接する表面を除外するために以前には追加のステップと手動選択が必要でした。

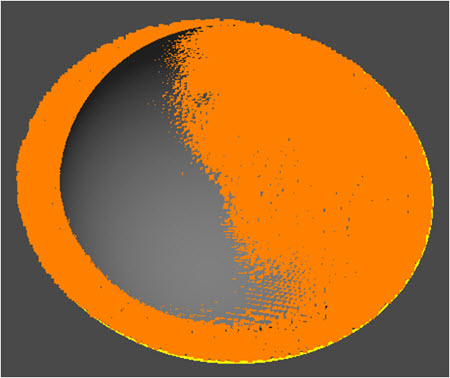

PC-DMISは、球の計算に隣接する平面からのデータを使用します。

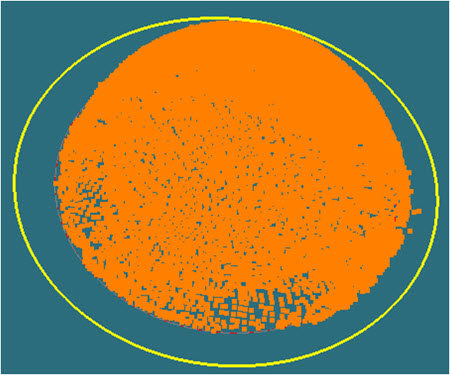

この画像では、60度の最大入射角度が使用されます。
PC-DMISには、いくつかの範囲外の点が含まれています。

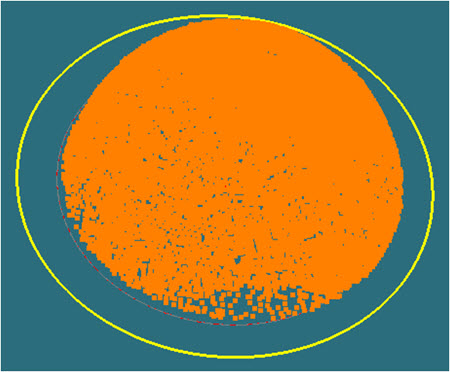

この画像では、PC-DMISは45度の最大入射角が使用されます：
この最後の例では、実際の球データが最適に表されています。
