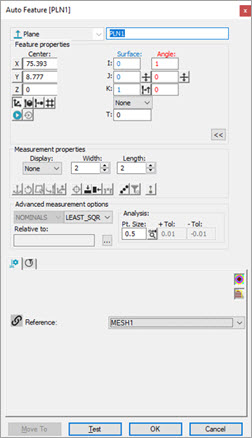

レーザ[自動要素]ダイアログボックスを使用して、メッシュデータオブジェクトからレーザ自動要素を抽出できます。
メッシュデータオブジェクトからのレーザ自動面上点の抽出の詳細については、「メッシュからのレーザ自動面上点の抽出」を参照してください。
測定ルーチンにメッシュが1つしかない場合、PC-DMISのデフォルトは参照データオブジェクトとしてのメッシュです。点群（または複数のCOP）と1つ以上のメッシュデータオブジェクトがある場合は、プローブツールボックスの要素の要素抽出タブの参照一覧から正しい参照データオブジェクトを選択する必要があります。
PC-DMISがメッシュデータオブジェクトからレーザー自動要素を抽出する場合、それはまず、水平および垂直クリッピングによって定義された、抽出ゾーン内のすべての三角形の頂点を考慮します。抽出ゾーンに含まれるポイントを表示するには、[レーザースキャンのプロパティ]タブで[分離点の表示/非表示]ボタン（
）をクリックします。
[テスト]ボタンをクリックして、要素を測定し、計測済の点を表示します。
メッシュデータオブジェクトから抽出された要素の例

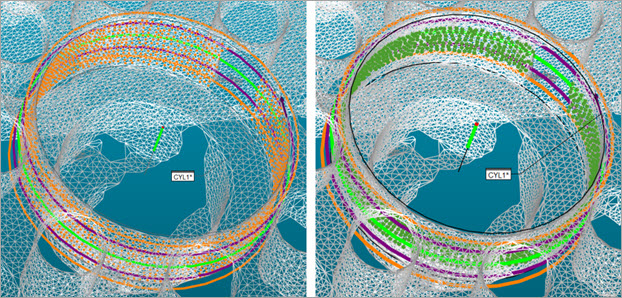

メッシュデータオブジェクトから抽出された円筒自動要素の例

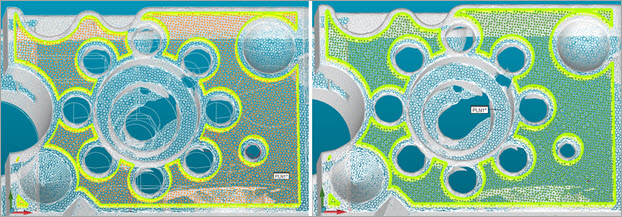

メッシュデータオブジェクトから抽出された平面自動要素の例
オレンジ点は、抽出領域内にある分離点を示します。
緑色の点は、[テスト]ボタンをクリックする場合にPC-DMISがテスト操作を実行した後の計測点を示します。
