これらのパラメータの具体的な例については、以下の図を参照してください。
フラッシュ - このボックスでは対をなす2つの板金パーツ間の高さの差を決定します。フラッシュ値が正または負になるのは「マスター」より高いまたは低いに依存します。
ギャップ - このボックスでは対を成す2つの板金パーツ間の (同一平面上の) 距離を決定します。
インデント - インデントは PC-DMIS がフラッシュを測定した場所のギャップのエッジからの距離を指定します。
間隔 - これは計算上面の法線の計算に使用するインデント点での円となります。
ギャップ方向 (ベクトル) - 要素プロパティ エリアにあるこれらのボックスはギャップの方向を定義します。

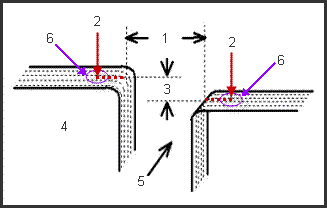

フラッシュとギャップ ダイアグラム
キー:
1 - ギャップ
2 - インデント
3 - フラッシュ (左に負のフラッシュを表示)
4 - マスター側
5 - 切断ベクトル
6 - 間隔
[マスター] 側は常にスキャン/ギャップ方向の左側となります。
スキャン方向はレーザーストライプの方向ではなく指定した切断ベクトルでコントロールされます。
スキャン方向
(A) - マスターズサイド(B) - 動作のスキャン
[マスター] 側は常に切断ベクトルの左側となります。

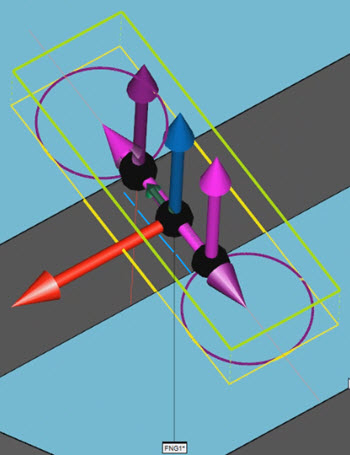

グラフィック表示ウィンドウのフラッシュおよびギャップ自動要素の例。これは、インデント（赤い線）、間隔（紫色の円）、深さ（青い線）、水平クリッピング領域（黄色の線）、垂直クリッピング領域（緑）、ビューベクトル（青い矢印）、およびカットベクトル（赤い矢印）を示します。
