STLフォーマットでのメッシュのインポート

メッシュオブジェクトがPC-DMIS編集ウィンドウに存在しない場合、新しいメッシュオブジェクトが作成され、STLデータがインポートされます。メッシュオブジェクトがPC-DMIS編集ウィンドウに存在する場合、STLデータがメッシュオブジェクトに追加されます。データを分離する必要がある場合、空のメッシュオブジェクトを作成し、メッシュSTLデータをその1つにインポートする必要があります。

このオプションを使用または表示するにはメッシュライセンスが有効でなければなりません。

STLファイルからメッシュデータをインポートするには

  1. メッシュツールバーにあるSTLでのメッシュのインポートボタン（）をクリックして (表示|ツールバー|メッシュ) メッシュデータのインポートダイアログボックスを開きます。メッシュSTLファイルをメニュー (ファイル | インポート | メッシュ) からインポートすることもできます。

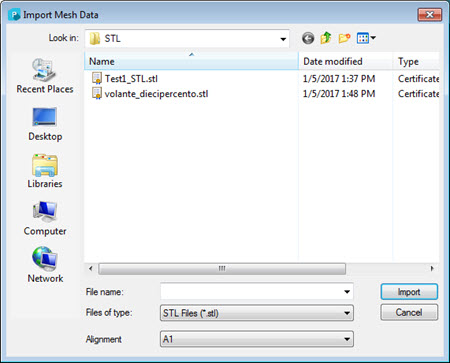

[メッシュデータのインポート]ダイアログ ボックス

  1. ダイアログボックスを使用して、メッシュデータを含むファイルの場所に移動します。ファイルの種類リストからファイルの種類を選択して、ダイアログボックスに表示されるファイルの一覧をフィルタします。メッシュデータのインポート元のファイルを左クリックします。

  2. アライメント一覧からアライメントの種類を選択します。

  3. インポートボタンをクリックして、メッシュデータをインポートします。取り消しをクリックすると、データをインポートせずにダイアログボックスが終了します。
