校正球の手動等分

いずれかのMAN（手動）またはMAN+ DCCのモーションオプションを使用する時は、手動で資格球を二分する必要があります。球を移動した球の場所がわからない場合、これは必要です。この校正中に、PC-DMISは、測定機を移動する必要がある時にプロンプトを表示します。PC-DMISは、校正球を二等分してキーストーンの中央に配置するように求めるメッセージを表示します。

手動で球を二等分するには：

  1. PC-DMIS PC-DMISﾒｯｾｰｼﾞを開いたままにします

  2. グラフィック表示ウィンドウで レーザー タブに切り換えます。

  3. [開始/停止]ボタンをクリックします。これによってレーザーがオンになります。点滅する赤色アークがレーザータブおよび緑色の十字線のグラフィックエリアに表示されます。赤色アークはレーザーが校正球に当たるところにあります。

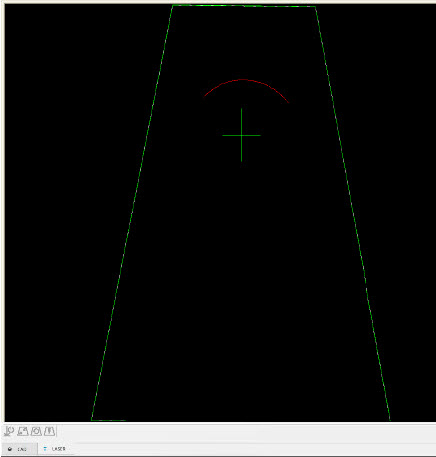

  4. ジョグボックスにマシンを移動することによって円弧によって形成される円形エリアの内に十字をセンターします。マシンを移動するときに赤アークを移動します。点滅してアークが円のエッジを示すことを想像すると、この仮想円の中心点は光学的に十字の中心に合わせる必要があります。

    位置揃え

  5. マークを配置したら、オン/オフ ボタンをもう一度クリックしてください。これはレーザーをオフにします。

  6. PC-DMIS メッセージのOKをクリックしてマークの配置の変更を受けます。PC-DMIS は実行モードにとどまり、レーザーセンサーはチップを調整するために使用定義されている位置のシリーズを使用して移動します。

  7. 各位置でレーザビームはストライプ内の球に当たり、レーザーセンサーがそのストライプからデータを収集します。収集されたデータとそれに対応するマシンの位置は、マシン上のセンサーの取り付け方向を決定します。

  8. 実行はPC-DMISを停止して学習モードに戻し、プローブのユーティリティダイアログボックスを表示する場合に。

ツール球のCMS自動セルフセンタリング

CMSレーザーセンサーは、校正中に校正ツール球の自動セルフセンタリング（二等分）を提供します。これは、PC-DMISが「球が移動しましたか」というメッセージを表示したときに[はい]をクリックすると発生します。ラフィック表示ウィンドウから、レーザータブをクリックします。ユーザーはレーザーセンサーを球の中心に移動することができます。

ユーザーはこの時点で2つの操作が可能です:

PC-DMISは校正球が移動されたと判断すると、PC-DMISは、校正の準備ができているかどうかを確認するメッセージを表示します。

メッセージボックスに示される手順に従います。終了したらOKボタンを押します。

便宜のために、自動センタリング手順の間、ソフトウェアはレーザーセンサーの整列ストライプを黄色で表示します。
