メッシュIMPORT演算子

メッシュIMPORT演算子を作成するには

1. [メッシュ]ツールバー（[表示 | ツールバー | メッシュ]）から、[メッシュ演算子]ボタンをクリックして、[メッシュ演算子]ダイアログボックスを開きます。

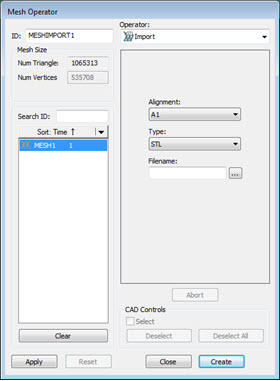

メッシュ演算子ダイアログボックス - IMPORT演算子

2. 演算子一覧からIMPORT演算子を選択します。

3. 要素一覧ボックスからメッシュを選択します。

4. 使用するオプションを選択します。メッシュIMPORT演算子は以下のオプションを使用します。

アライメント - データをインポートする場合、含まれるアライメントのタイプを示します。

タイプ: IMPORT演算子のオプションはSTLです。

ファイル名: インポートファイルの名前を示します。パスとファイル名を入力するか、またはブラウズボタンを使用してそれに移動します。

5. 作成をクリックして下さい。PC-DMISはIMPORTコマンドを編集ウィンドウに挿入します。コマンドはMESH/OPER,IMPORTです。メッシュデータは、[ファイル名]ボックスで定義されたファイルの場所にインポートされます。
