幅: このボックスの値は、平面の測定領域の幅を決定します。
長さ: このボックスの値は、平面の測定領域の長さを決定します。
表示: このリストではグラフィックの表示ウィンドウ内で面を表示する方法を選択できます。NONE、TRIANGLEまたはOUTLINEを選択できます。
NONEを選択すると平面は表示されません。
TRIANGLEを選択する場合、 PC-DMISは面の中心部にある三角形のマークが付いた面を表示します。
OUTLINEを選択する場合、PC-DMISは面のエッジのアウトラインを表示します。

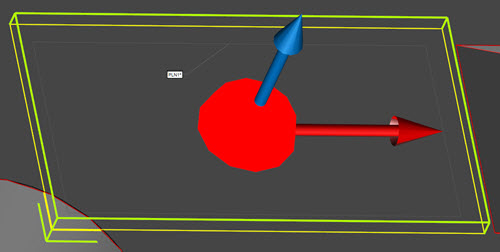

下記でのグラフィックの表示ウィンドウにおける平面の例
アウトライン表示 (灰色の点線 )
オーバースキャン表示 (黄色の三角形)
垂直クリッピング (緑色の長方形のボックス)
