CMSセンサーはズームと呼ばれる追加のエリアを提供し、プローブツールボックスのレーザー スキャンプロパティタブの一番下に配置されます。このエリアは、各状態がセンサー周波数、データ密度、および視野（FOV）幅の特定の組み合わせで構成されている、事前定義されたズーム状態で機能するようにセンサーに指示します。

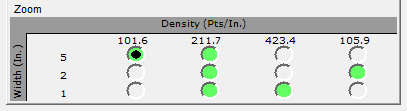

サンプルズームエリア
このエリアには、縦横に並べられたオプションボタンのグリッドが表示されます。上部に、"列"はデータ密度を示しています。側に沿って、"行"は視野の幅を示します。緑色の背景色のオプションボタンを持つ適切な組み合わせのみ選択できます。ソフトウェアは不適切な組み合わせをグレーアウトします。
有効なオプションボタンの上にマウスポインタを置くと、そのスキャンモード情報の詳細を示す黄色のツールチップが表示されます。
マウスの下のサンプル･ツールチップ
CMSスキャンズーム状態の例
ヘルプビューアを最大化し、下の画像をクリックしてください。スキャン状態が異なると[レーザー]タブにおける表示が変わることに注意してください。
4.1 Pts/mm と124mm 幅
8.4 Pts/mm と60mm 幅
16.8 Pts/mm と24mm 幅

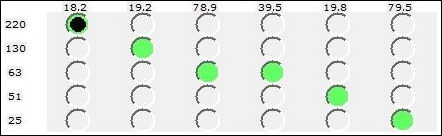

HP -L- 20.8で使用可能なスキャンズーム状態
幅 (mm) |
密度 (点/mm) |
 |
