反対側点の注釈の表示

PC-DMISが注釈点を測定する方法を理解するために、PC-DMISに、グラフィック表示ウィンドウにある最初にクリックされた点、パーツの厚さの反対側の点、および接続線を表示させることができます。これを行うには、[注釈の反対側のポイントを表示する]チェックボックスをクリックします。

注釈点のサイズと接続線の太さは、CADとグラフィックの設定ダイアログボックス(編集|グラフィック表示ウィンドウ| OpenGL)のOpenGLタブのポイントクラウドエリアから変更できます。詳細については、PC-DMIS Coreドキュメンテーションの「カスタマイズ設定」章の「OpenGLオプションを変更する」を参照してください。

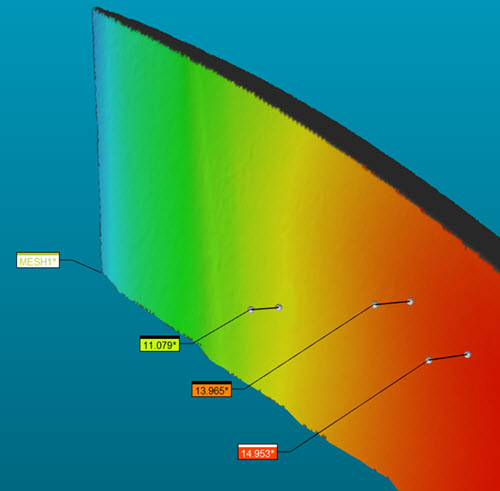

[反対側点の注釈を表示]チェックボックスをオンにした厚さカラーマップの例
