スキャンラインインジケータの使用

PC-DMISレーザーは3D空間における実際のビームのスキャンライン位置を表す色付きスキャン･ライン･インジケータをグラフィックの表示ウィンドウに表示します。インジケータはリアルタイムでパートを指す実際のレーザーセンサーにおいてオンライン･モードでPC-DMISを実行するときにのみ機能します。

スキャン・ライン・インジケータ（及びレーザー・ビュー）をオンまたはオフにするには、[レーザー]タブで[開始/停止]アイコン（）をクリックします。

範囲内にある場合、ビームはグラフィックの表示ウィンドウに表示され、レーザービームがパルス発生するときは常に点滅します。ビームがパートに向かって移動するとき、インジケータの色が変化し始めます。ビームが希望の焦点範囲に近づくと、赤色からオレンジ色->黄色->黄緑色に変化し、最終的には緑色に変化します。

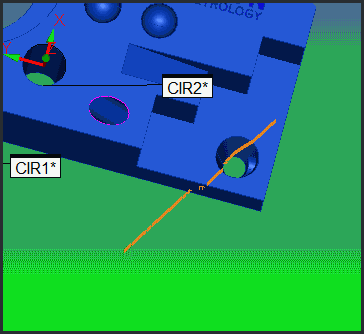

スキャンラインインジケータ（オレンジ色）の例はビームのスキャンライン位置がパートの上方に離れすぎていることを示しています。

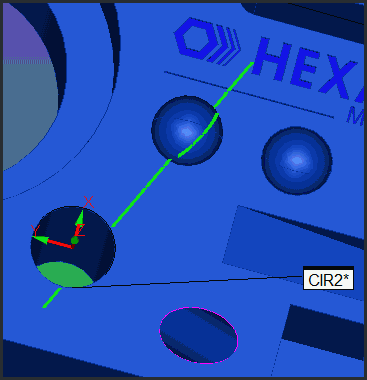

この緑の色がビームが走査部から離れて最適な距離にあるのを意味します。

スキャンラインインジケータ（緑色）の例はビームのスキャンラインの位置が最適な焦点距離にあることを示してます。

ビームをパートに近づけすぎると、再度希望の緑色から離れて赤色に移動します。
