6 点の配置は反復3D 最適化の調整を実行できます。次の手順は￥6ポイントアライメントを確立するために使用される典型的な手順を概説します。
Z軸に水平な上部表面上で3ポイントを測定します。
X軸により回転する前面上で、2ポイントを測定して下さい。
最後に、Y軸の原点を定義するために1ポイントを測定して下さい。
[終了] をクリックします。これは、整列のために正しい原点を確立します。
PC-DMISは最適化の３次元アラインメントを挿入します。下記の実行にPC-DMISは、報告ウインドウに3次元アラインメント最適化のグラフィック的分析を表示します。

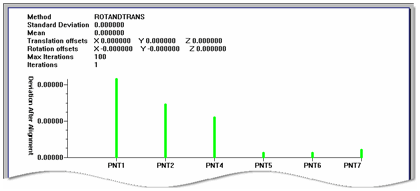

最適のパーツ配置のためのグラフィックス分析のサンプル
この、3D最適パーツ配置のためのグラフィックス分析は、レポート ウィンドウ内に、以下の情報を表示します:
ヘッダー - これには、最適パーツ配置で使用される色々な値があります: 方法、標準偏差、中間点、変換オフセット、回転オフセット、最大反復、反復。
縦方向の軸線 - これは、パーツ配置後のずれの量を表示します。
水平軸 - これはアラインメントで使用されるポイントの ID を表示します。
