アラインメントのバンドルの結果

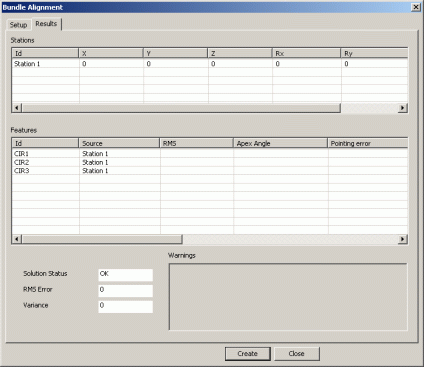

[アラインメントのバンドル] ダイアログボックス - 結果タブ

設定されたバンドルアラインメントを測定および計算した後、結果タブで結果を検証できます。結果に対して満足な場合は作成をクリックして、アラインメントを測定ルーチンに挿入します。アラインメントは通常の測定ルーチン実行中に定義されるとおりに実行されます。

アラインメントのバンドルの結果の解釈:

ｽﾃｰｼｮﾝ

• ID - Leicaトラッカーステーションの名前

• XYZ - ステーションの変換された位置を原点ステーションに対して表示します。

• Rx Ry Rz - 回転を原点ステーション x、y および z 軸について表示します。

特徴

• ID - 測定ルーチンの要素名

• ソース - 「バンドルアラインメント要素」が最初に測定されたステーション名。

• RMS - これは特定の「バンドルアラインメント要素」の根二乗平均エラー (平均エラー) です。

• 頂点角度 - これは測定された「バンドルアラインメント要素」の２つの観察間の最大角度を提供します。「バンドル配置要素」点が、２つ以上のトラッカーから測定された場合、90度に最も近い角度が頂点角度になります。

• ポインティング エラー - これは特定の「バンドルアラインメント要素」における角度エラーの測定です。

• XYZ - 「バンドル配置要素」でのXYZ位置を表示します。

• Dev XYZ - これらの値は、個別のステーションから、それぞれの最適値までを測った測定のデビエーションを提供します。

• Dev 3D - この値は、XYZデビエーションの大きさを提供します。

ソリューションステータス - これはアルゴリズムがアラインメントのバンドルを解決できたかどうかを示すOK または 失敗のいずれかとなります。

RMS エラー - すべての「バンドルアラインメント要素」の総 RMS エラー。

分散 - 組み合わされた「すべて」の「バンドルアラインメント要素」の分散。

警告 - バンドルアライメントソリューションの調整を容易にするために特定のメッセージが表示されます。
