表面オフセットがある反射の定義はemScon サーバーから自動に受けられて 設定 ツール バーからすべては利用可能です。標準反射が使用されたら、すべての新しいプローブを定義する必要はありません。
トラッカーシステムがリフレクターを検出すると、プローブファイルの選択ダイアログボックスが表示されます。これによって、適切なリフレクターを選択できます。
プローブ補正とオフセット方向
リフレクタを使用して表面または要素をスキャンするには、スキャンモードになければいけません。これを行うには、操作| 開始/連続停止モードメニュー項目を選択して連続モードを開始します。
連続モードでは反射位置に対する増分点を取得することができます。
スキャンを実行するには、リフレクタを使用するときに Ctrl + I を押します。
連続スキャンを停止するには Ctrl + I を再度押します。

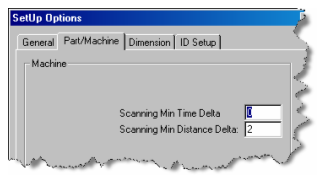

最小時間 δ のスキャン と最小距離 δ のスキャンは設定オプション ダイアログ ボックスのパート/機械 タブ (編集| 環境設定 | 設定) で設定できます。点の分離距離のデフォルト値は 2mm です。
高級なスキャン
断面、複数断面など、多くの詳細スキャンが可能です。挿入 | スキャンメニューからスキャンを作成します。PC-DMISコアドキュメントの「パートのスキャン」章の「パートのスキャン:概要」トピックにある「詳細スキャン」サブトピックを参照してください。
