トラッカー ステータス バー

表示|ステータス|トラッカーメニュー項目を使用して、トラッカーステータスバーの表示/非表示を切り換えることができます。

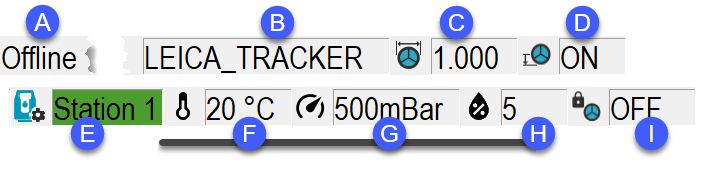

6dof 測定機用のステータスバー:

1. システムレーザーステータスインジケータ - このフィールドはレーザートラッカーシステムのステータスを表示します。

• 色なし (オフライン) - システムはオンラインではありません。

• 緑色 (準備ができている) - システムは測定する準備ができています。

• 黄色 (ビージー) - システムは現在、測定中です。

• 赤色 (準備ができない) - システムは測定の準備ができていません。これは、ビームの故障または T-プローブのリフレクターのミスマッチに起因する可能性があります。

• 青色 (6dof エラー) - 正確にプローブの方向を計算するのに十分なほどの装置付属の LED (通常Ｔプローブ) がカメラに写っていません。

2. プローブ名 - このフィールドはユーザーが [プローブユーティリティ] ダイアログボックスで定義したプローブの名前を表示します。

3. プローブ直径 - このフィールドはユーザーが [プローブユーティリティ] ダイアログボックスで定義したプローブの直径を表示します。

4. プローブ補正 - このフィールドはプローブ補正がオンであるかどうかを表示します (挿入 | パラメータ | プローブ | プローブ補正)。

5. アクティブステーションインジケータ - このフィールドは現在アクティブであるステーションを表示します。このフィールドをダブルクリックして [ステーションマネージャ] ダイアログボックスを開き、ステーションを追加または削除できます。

• 赤色 (未方向付け) - これはソフトウェアがステーション位置をまだ計算していないことを示します。

• 緑色 (方向付け済み) - これはソフトウェアがステーション位置を計算済みであることを示します。

6. 温度 - これはウェザーステーションを接続している場合に温度を表示します。

7. 圧力 - これはウェザーステーションを接続している場合に圧力を表示します。

8. 湿度 - これはウェザーステーションを接続している場合に現在の湿度を表示します。

ウェザーステーションを測定機に接続していない場合、温度、圧力および湿度については、ボックスをダブルクリックしてそれらの値を入力することができます。

9. パワーロック (オン/オフ) - オンに設定すると、パワーロック機能の付いたトラッカーシステムのリフレクタでオートロックを実行します。オフに設定すると、手動でビームを操作してそれにロックオンする必要があります。

3Ｄ測定機用のステータスバーの相違点

3D測定機でのステータスバーにおける項目の大部分は、6doF測定機のために使用されているステータスバーと同じです。しかし、ハードウェアと構成に応じてステータスバーはこれらの追加アイコンのいくつかを使用する場合があります。

接続アイコン

- 装置が電源に接続されています。

- 装置がバッテリ電源に接続されています。

- コントローラが電源に接続されています。

- コントローラがバッテリ電源に接続されています。

トラッカー測定プロファイルモードアイコン

- プロファイルがありません

- 標準プロファイル

- 高速プロファイル

- 正確なプロファイル

- アウトドアプロファイル

トラッカー測定プロファイルモードアイコンにはファームウェアv2.0以降が必要です。

探測モードアイコン

- 平均

- 単一

- 安定

- 2面
