このエントリは、最後の取込み点によって穴検出操作を調整するかどうかを決定します。要素のエッジとプローブチップの上のステムの間で接触の危険性がある場合は、このオプションを FALSE に設定します。
エントリ名: AdjustFindHoleByLastHit
エントリタイプ: TRUE / FALSE値。デフォルト値はFALSEです。
先端の角度が要素のベクトルと異なる場合、これは問題になる可能性があります。チップのベクトルが要素のベクトルと十分に平行な場合、これは常にボールに接触し軸には接触しません。しかし、この写真では、手首は少なくとも5度の分解能を有します。これは、ステムが穴の中でヒットするために移動するとき、ステムが部品の側面と接触することを意味します。

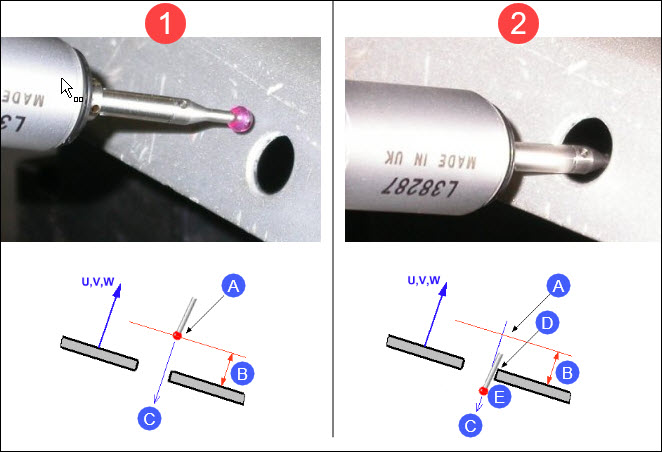

上記の図1は、穴への移動を示しています。
A - 移動
B - 接近距離
C - 探しの方向
上の図2は、探し方向に沿って移動してヒットしたときに、パーツの側面に接触するステムを示しています：
A - 移動
B - 接近距離
D - ステムの接触
E - プローブチップ位置に登録されたヒット

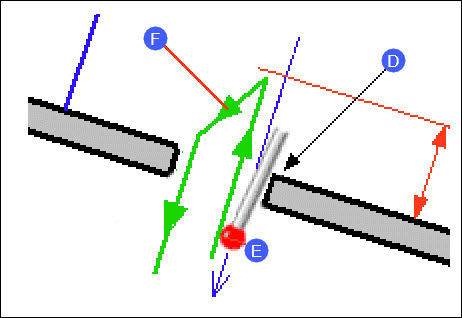

上記の場合、ステムが部品の側面に接触した後、このエントリがTRUEの場合、穴への接近が悪くなります。
D - ステムの接触
E - プローブチップの位置に登録されたヒット
F - 悪い移動

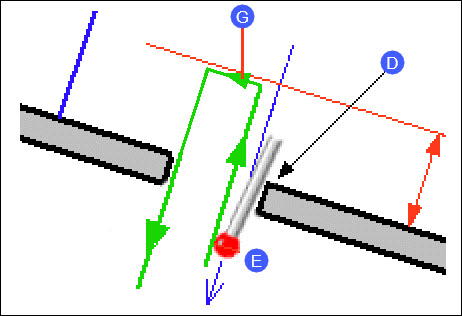

上記の場合、ステムが部品の側面に接触した後、このエントリがFALSEの場合、これは、穴へのアプローチの正しい移動を起こします。
D - ステムの接触
E - ヒット
G - 正しい移動
