PTP_AutoMove

このエントリでは、自動要素を作成するときに PC-DMIS が使用する自動移動オプションのデフォルト値を定義することができます。自動移動コマンドを作成した要素の前、後またはその両方に挿入できます。

これを1に設定すると、PC-DMISは前の距離移動と後の距離移動の両方を実行します：

• プローブは、作成されている要素の最初のヒットを取得する前に、図心の上の距離PTP_AutoMoveDistanceに移動します。

• プローブは、作成された要素の最後のヒットを取得した後、距離PTP_AutoMoveDistance2に移動します。

これを2に設定すると、PC-DMISは、作成される要素の最初のヒットを取得する前に、プローブが図心より上の距離PTP_AutoMoveDistanceに移動する移動前の距離のみを実行します。

これを3に設定すると、PC-DMISは、作成された要素の最後のヒットを取得した後、プローブが距離PTP_AutoMoveDistance2に移動する移動後の距離のみを実行します。

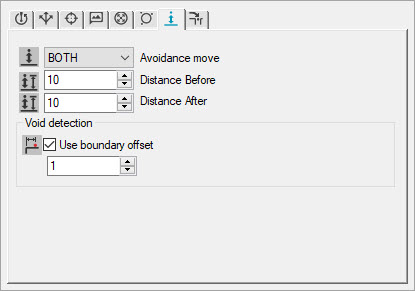

[プローブツールボックス]の[接触自動移動プロパティ]タブに、[前の距離]オプションと[後の距離]オプションがあります：

[前の距離]オプションのみをサポートする以前のバージョンのPC-DMISで実行する場合は、衝突検出に[前の距離]と[後の距離]の設定を使用する測定ルーチンを確認する必要があります。PC-DMISは、前の距離オプションのみをサポートするバージョンに対して、2つの値のうち小さい方を使用し、このオプションは、ハードウェアがクラッシュする可能性があります。

エントリ名: PTP_AutoMove

エントリタイプ: 自動移動オプションを指定する整数。デフォルト値は 3 です。

値のキー
