テンプレート･マッチでは、目標エリアのマスター画像を定義することができます。その後、要素測定中にエッジ検出を実行する前に、視野を検索するために使用することができます。これにより、位置誤差と測定プロセスの変動性がなくなるため、測定の再現性が向上にします。
テンプレートマッチは、ブロブと面上点以外のすべてのビジョン要素で使用できます。

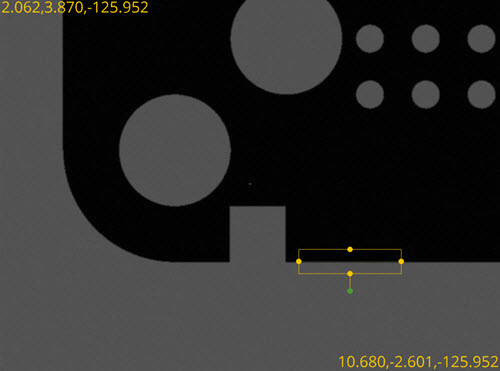

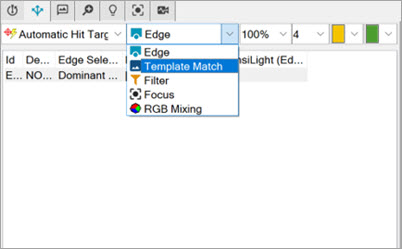

パラメータ･セット一覧からテンプレートをマッチするを有効にします。

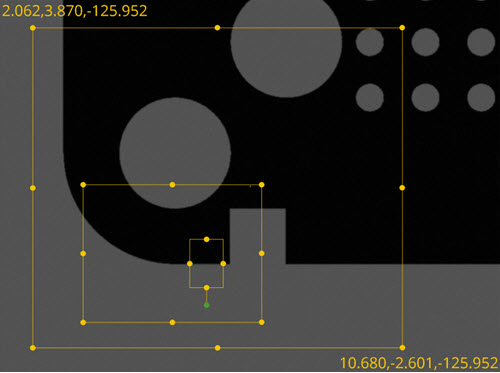

テンプレート･マッチを有効にすると、ソフトウェアは2つの新しいオーバーレイを挿入します：
テンプレートの領域 - これは専用のパターンを定義する専用の矩形領域です。パターンは、測定ルーチンの実行中にPC-DMISが検索するものです。
検索エリア - これは、PC-DMISがテンプレートのエリアで定義されたパターンを検索するために探している長方形のエリアです。
テンプレート相関

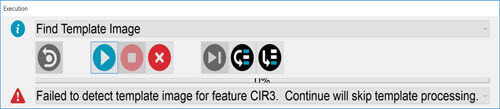

テンプレート相関 - これは最小一致率を定義します。PC-DMISがテンプレートのマッチを実行している間、ソフトウェアは検索エリアで位置を検索して、定義されたテンプレートに基づいて最適なマッチを検索します。テンプレート相関の値は、可能な限り最良の一致を定義します。例えば、検索エリア内に正確なテンプレート画像がある場合、相関値はほぼ100％になります。わずかな画像の変動と計算の丸め誤差により、おそらく100％になることは決してありません。最適一致の相関値が定義されたテンプレートの相関値より大きい場合、テンプレートのマッチは成功します。 そうでなければ、テンプレートのマッチは失敗します。テンプレートのマッチが失敗すると、PC-DMISはそれを示すメッセージを[実行]ダイアログボックスに表示します。
テンプレートのマッチを有効にした状態で実行に失敗した場合は、続行をクリックして残りの測定ルーチンを実行します。要素はテンプレートのマッチングが有効になっていないかのように実行を継続します。
要件
テンプレート･マッチの要件：
テンプレート･マッチは、単一のターゲットを持つ要素に対して機能します。
テンプレート マッチは、単一の視野（FOV）で実行できる要素に対して機能します。
テンプレート･マッチは検索エリアよりも小さい必要があります。
テンプレート･マッチは常に検索エリア内にあります。
テンプレート画像を保存するとき、テンプレートのエリア及び検索エリアは視野内にあるはずです。
使いやすくするために、PC-DMISは、ターゲット、テンプレートのエリア、および検索のエリアを変更するプロセス中にこれらの要件をチェックしません。[要素の自動作成]ダイアログボックスの[作成]または[テスト]ボタンをクリックするとすぐに、ソフトウェアはすべての要件を確認します。いずれかの要件が満たされていない場合、ソフトウェアは訂正を行うための警告メッセージを表示します。
テンプレート マッチは計算集約的なプロセスなので、必要に応じて使用してください。テンプレート マッチを使用する場合、テンプレートのエリアと検索エリアのサイズは計算速度に直接影響します。そのため、それらをできる限り小さくしながらも信頼性を確保する必要があります。
