ﾌｫｰｶｽｸﾞﾗﾌ

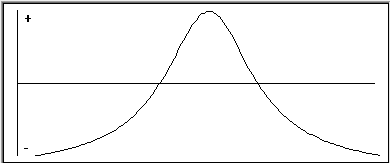

自動フォーカスでは、時間 (X) に対するフォーカスのスコア (Y) を表示したフォーカス結果のグラフが作成されます。フォーカスがより鮮明になるとフォーカスのスコアが高くなります。

自動フォーカスでは曲線状の結果 (逆さの "U" 字形) になるはずです。DCC が自動で Z 軸を起動しない場合、手動フォーカスオプションを使用してください。グラフのフォーカススコアが急激に上昇する場合、移動速度を下げてみてください。また、移動範囲が十分にあり、両側で曲線の底が表示されるようにする必要があります。

グラフが滑らかな曲線にならない場合、照明が十分である確認し表面のテクスチャがくっきりと見えるようにしてください。

手動測定機での自動フォーカス:

大よそのフォーカス内位置を見つけ、次にフォーカス外に移動します。
[自動フォーカス] グラフ作成を開始し、フォーカスのスコアを記録します。
1つの軸 (通常は Z) を移動してフォーカスの位置を通過します。
フォーカス位置を通過し、グラフが均整の取れた緩やかな逆向き U 字形になるまで Z 軸を移動し続けます。
指定の期間に達したら、検出されたフォーカス位置が Live イメージビューに表示されます。
フォーカスを受け入れるか、または再試行するか尋ねるメッセージが表示されます。
問題がある場合は [フォーカスグラフをリセット] ボタンをクリックし、グラフのデータを消去してこのプロセスをやり直します。

手動測定機のフォーカスの場合、Z ステージを一定の速度でゆっくりと移動する必要があります。移動速度が速すぎる、または移動距離が長すぎたり短すぎたりすると警告メッセージが表示されます。

測定機の中には、長めの時間を指定してフォーカスの位置を3、4回往復し、U 字形のグラフを何度も作ると良いフォーカス結果が得られるものもあります。
