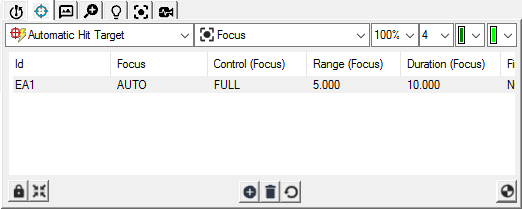

値を変更するには、希望のターゲットの現在値を右クリックします。値がN/Aの場合、そのパラメータは現在の設定に「適用されません」。フォーカスパラメータセットの調整は自動、手動、ゲージおよび光学コンパレータの取込み点ターゲットに対して行うことができます。
ID: ターゲットのリストにその項目の一意の識別子を表示します。グラフィック表示ウィンドウの [Vision] タブに表示されるターゲット向けのツールヒントに同じ ID が使用されます。
フォーカス: ターゲットがエッジ検出前のフォーカスが必要かどうかを決定します。
CAD++ 設定を使用している場合、標準の はい/いいえ に加えて自動オプションを追加すると、画像がフォーカスを必要とする場合にのみフォーカスを実行します。
コントロール (フォーカス): 自動または完全を選択します。自動モードでは校正済みのフォーカス情報を使用して範囲および時間のパラメータを自動的に設定します。完全モードでは、ユーザーは範囲および時間を手動で設定することができます。
距離 (焦点): カメラからパートまでの距離を表示します。フォーカスを実施する距離を (現在の単位で) 指定します。この値を使用してこの機械は最高の焦点位置のZ方向に検索します。
時間 (焦点): 最適な集束位置を検索するのに費やす時間を秒で表示します。
フォーカスする際に距離および時間の組み合わせが速すぎる場合、警告メッセージが表示され、Visionタブにオーバーレイされます。
表面を検索 (フォーカス): これは、[はい] または [いいえ] を表示します。このオプションをはいに設定すると、PC-DMISは集束位置の精度を上げるために、わずかに遅い第2回のパスを実行します。2回目のパスは最初のパスの画像データと現在のレンズの開口数に基づき、最適化されます。高さが変化する表面を検索してその上にフォーカスする広い範囲を必要する場合には、これは便利です。
表面の差異 (フォーカス): [表面を検索] オプションを [はい] に設定すると、この値がパートの位置を見つけるために最初高速でスキャンされる距離を決定し、この範囲の周囲で通常のフォーカスが実行されます。焦点位置が見つかると、PC-DMIS はその領域ですばやい焦点スキャンを行います。これは、フォーカス位置が大きく変化する変動性を持つパートに対して役立ちます。
アシスト (フォーカス): このオプションはレーザーまたは投影されたグリッド装置を持つシステムで使用します。これらの装置を「オン」にして、コントラストを上げることによって、特定表面における焦点調整をアシストすることができます。この機能を有効にするには、このオプションを [グリッド] に設定します。
照明－調整: このオプションは、測定機が最適なフォーカス結果に到達するためにフォーカス前に自動照明調整を行うかどうかを決定します。NOに設定すると、PC-DMIS はティーチングされた割合に応じて照明を設定し、明るさは自動的に調整されません。
中心で測定: これを選択すると、精度を上げるために視野の中心で測定が実行されます。
